Операция Укомплектация-2

Проект частного одноквартирного дома с мансардой

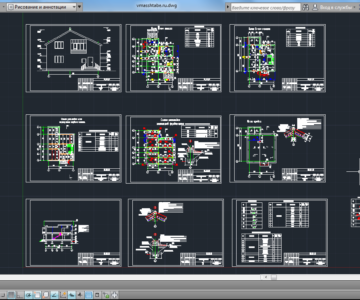

Проект включает в себя фасады с цветовым решением, планы этажей, фундамента, стропильной системы, балок перекрытия, кровли и деревянной лестницы, разрезы,а также типы полов.

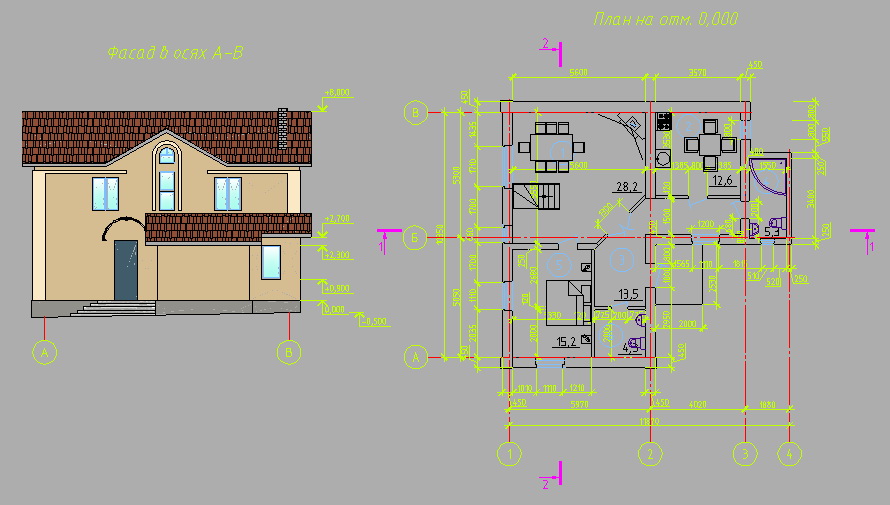

Состав: Фасады в осях В-А, А-В, 1-4. Планы на отметках 0,000 и +2,900. Экспликация помещений. Разрезы здания продолный и поперечный. Планы фундамента, раскладки стропильной системы, балок перекрытия, кровли. Устройство полов. План и разрез деревянной лестницы. Язык документа

Софт: AutoCAD
