Проект двухэтажного жилого дома

СФУ Красноярск ТДО

В данном проекте полный рабочий чертеж деревянного коттеджа. Для домостроителей.
I. Общие данные
Проект двухэтажного жилого дома разработан в соответствии с заданием по дисциплине технология малоэтажного домостроения.
Проект предназначен для строительства в г. Якутск Республики Саха (Якутия) с нормальной снеговой нагрузкой - 100 кгс/м2 (СНиП 2.01.07-85*);
с нормальным значением ветрового давления - 23 кгс/м2 (СНиП 2.01.07-85*);
с расчетной зимней температурой наружного воздуха - минус 52°С,продолжительностью отопительного периода 259 суток (СНиП 23-01-99);допускаемая зона влажности (по СНиП II-3-79*) -сухая;допустимая степень агрессивности наружной среды - неагрессивная, слабоагрессивная, среднеагрессивная.
Степень долговечности - III
Степень огнестойкости - V
Планировочные решения разработаны в соответствии с требованиями СНиП 2.08.01-89* "Жилые здания".

II. Конструкторская часть.
Дом двухэтажный из строганого (четырехкантного) бруса
Линейные размеры: 7,0х8,0м (с верандой 10,0х8,0м)
Фундамент дома: ленточный, четырехкантный брус 200х180
Фундамент веранды: ленточный, четырехкантный брус 180х180
Наружные стены: брус 175х180 (строганый (четырехкантный) брус
Внутренние стены: брус 175х180 (строганый (четырехкантный) брус)
Балки цокольного и междуэтажного перекрытия: 150х180мм с шагом 800мм
Высота потолка 1-го этажа: 2,7м
Высота потолка 2-го этажа: 2,7м
Внутренние стены: брус 175х180 (строганый (четырехкантный) брус)
Черновой пол: доска - 20мм
Настил пола 1-го этажа: доска - 27мм (строганая, шпунтованная)
Настил пола 2-го этажа: доска - 27мм (строганая, шпунтованная)
Теплоизоляция пола 1-го этажа: минеральная вата 110мм
Теплоизоляция потолка 2-го этажа: минеральная вата 110мм
Крыша: высота 2,4м, двускатная, чердачная под углом 30°
Кровля: керамическая черепица
Двери: наружные по ГОСТ 24698-81, внутренние по ГОСТ 6629-88,
филенчатые.
Окна: с тройным остекленением по ГОСТ 162289-86 1,32х1,46 м, одинарный на веранду 2,5х1,5 м.

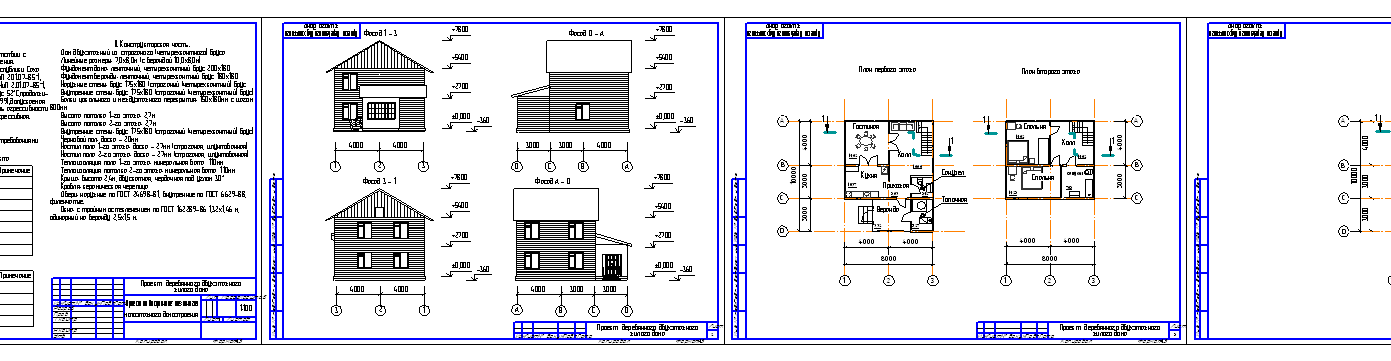

Состав: Общие данные, Фасады 1-3, D-A, 3-1, A-D, План первого, второго этажа, фундамента, балок, разрезы, узлы Язык документа

Софт: Компас-3D 13
