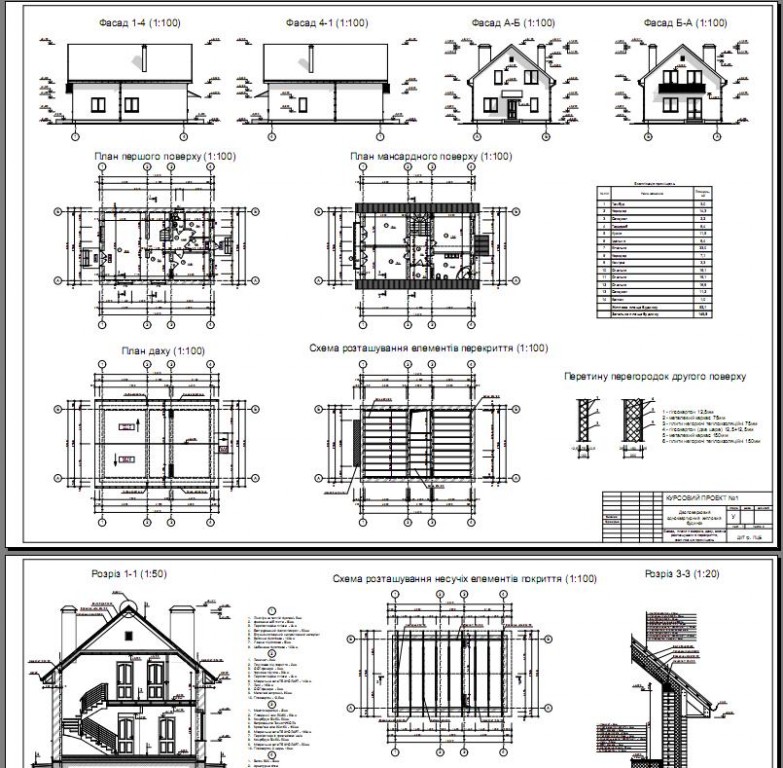

Проэкт двухэтажного жилого здания

Згідно з завданням на проектування розроблено проект двоповерхового житлового будинку на одну сім’ю.

1.1. Вихідні дані:
1. Район будівництва – м.Бердянськ.
2. Геологічні, гідрогеологічні характеристики будівельного майданчика.
2.1. Природний грунт – супісок.
2.2. Глибина залягання природного грунту від планувального рівня ділянки забудови – 0,6 м.
2.3. Рівень грунтових вод нижче планувальної відмітки ділянки забудови на – 3,0 м.
2.4. Рельєф місцевості – спокійний.
3. Фундаменти – стрічкові бетонні.
4. Стіни – цегляні багатошарові (з ефективним утеплювачем).
5. Перегородки – цегляні.
6. Перекриття – по дерев’яним балкам.
7. Сходи – на дерев’яних косоурах.
8. Дах – двосхилий.
9. Покрівля – із металочерепиці.

Состав: ВО Язык документа

Софт: AutoCAD

Каталог / Строительство / Проекты домов / Проэкт двухэтажного жилого здания

Просмотр файлов
Курсовой №1.pln
