Операция Укомплектация-2

Проект ремонта спортивной площадки ср. шк. №400

Проект ремонта спортивной площадки ГОУ ср. шк. №400 им. Александра Невского Колпинского района Санкт-Петербурга
по адресу: СПб, пос. Понтонный, ул. Волховстроевская, д.14, лит.А.
2.1 Состав спортивных сооружений площадки №1:
2.1.1. Игровая площадка для волейбола.
Оборудование: Волейбольные стойки – 2шт (металлические круглого профиля стационарного типа) в комплекте полипропиленовая сетка и механизм натяжения сетки, устанавливаются в стаканы с крышками (входят в комплект). На одной из стоек крепится вышка для судьи.
2.1.2. Баскетбольная площадка.
Оборудование: Баскетбольный щит ( непрозрачный из фанеры или аналогичного материала с кольцом и корзиной) на стойках (металлические), бетонируются в основание – 2комплекта.
2.1.3. . Сектор для прыжков в длину: покрытие - аналогично покрытию легкоатлетических дорожек, яма для приземления – размер 6м*3м с мелкозернистым песком.
2.1.4. Площадка с элементами военно-прикладной полосы препятствий.
Оборудование: Лабиринт 6мx2м и высотой преграды 1,1м.
Забор 3,2мx0,25м высотой 2м.
Разрушенная лестница высотами ступеней 0,8м, 1,2м, 1,5м, 1,8м и длиной
лестницы для спуска 2,3м.
2.1.5. Скамейки для зрителей со стороны школы возле баскетбольной площадки 6шт, возле волейбольной площадки 4шт. длиной по 3м.
2.1.6. Стойки с осветительными прожекторами располагаются по углам площадки 4шт.

2.2. Состав спортивных сооружений площадки №2:
2.2.1. Футбольное поле ( размером 35м*16м), оборудованное:
- футбольными воротами в комплекте с сеткой (2 комплекта);
- угловыми флажками (4 шт.)
- заградительными сетками за воротами (2 комплекта)
- скамейки для зрителей длиной 2м (4шт. )
Покрытие и разметка выполняется из искусственного травяного ковра.
2.2.2. Легкоатлетические беговые дорожки:
- по прямой 3 полосы шириной 1м, длиной забега 40м
- по кругу 3 полосы шириной 1м, длиной 114м
Покрытие выполняется искусственным композитным составом из резиновой крошки.
2.2.3 Комплекс гимнастических снарядов
- перекладина 4- х уровневая, располагается между футбольным полем и
беговой дорожкой по левой стороне от школы
- брусья гимнастические параллельные, располагаются между футбольным
полем и беговой дорожкой по правой стороне от школы
- гимнастическое бревно, располагается между футбольным полем и беговой
дорожкой по левой стороне от школы.
- рукоход криволинейный, располагается за беговой дорожкой с левой стороны
от школы.

2.2.4. Скамейки для зрителей располагаются за беговой дорожкой со стороны школы длиной по 4м 8шт.
2.2.5. Стойко с осветительными прожекторами располагаются по углам площадки 4шт.

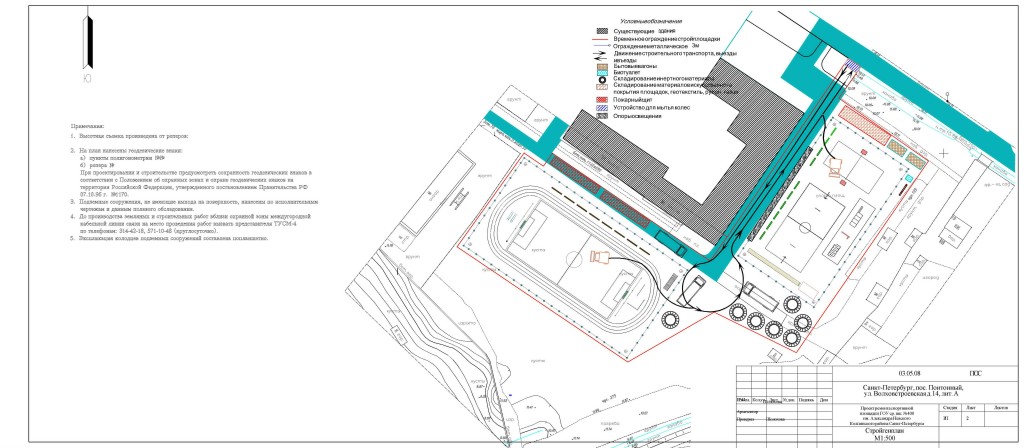

Состав: Стройгенплан М 1:500 Язык документа

Софт: AutoCAD

Каталог / Строительство / Планы и благоустройство / Проект ремонта спортивной площадки ср. шк. №400

Просмотр файлов
cтройгенплан2.dwg
