Проект устройства витражей и вентфасада. Офисное здание.

Реальный полный проект устройства витражей и вентфасада очень подробный. Построено недавно. Заказчик доволен.

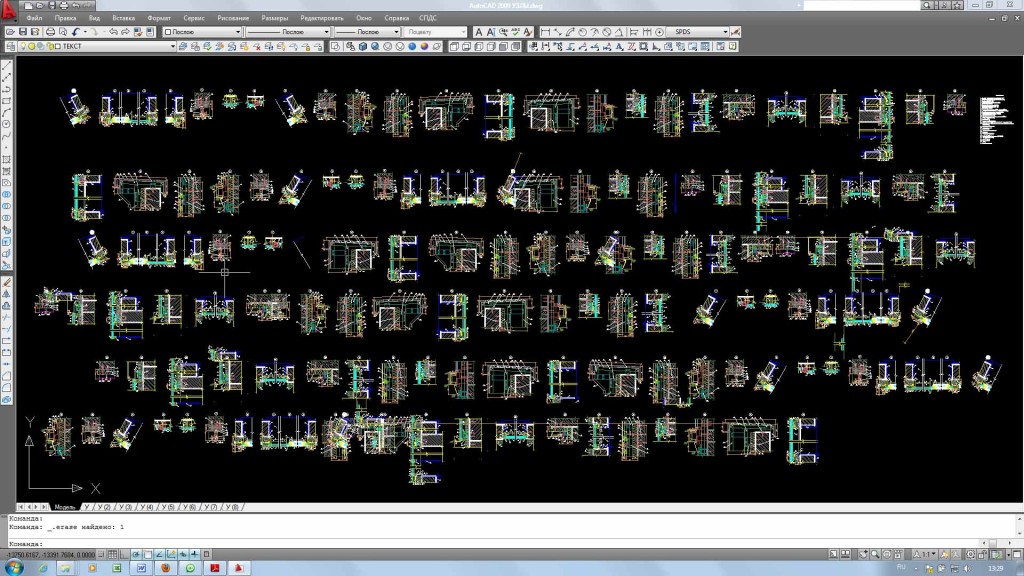

Узлы. Отделка фасадов с устройством светопрозрачных конструкций.
Цветовое решение фасадов.
Схема витражей стоек, спецификации.

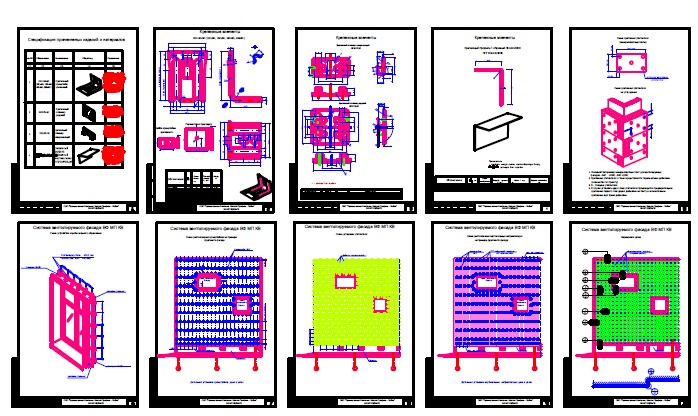

Монтажная схема панелей.
Сечения.
Монтажная схема направляющих.

Состав: АР Язык документа

Софт: AutoCAD, DWG

Каталог / Строительство / Проект устройства витражей и вентфасада. Офисное здание.

Просмотр файлов
Проект вентфасада/Вертикальное сечение А, Б, В, Г.dwg
Проект вентфасада/ВСЯ Монтажная схема панелей.dwg
Проект вентфасада/ВСЯ Монтажная схема направляющих.dwg
Проект вентфасада/Горизонтальное сечение 1.dwg
Проект вентфасада/Машинное отделение.dwg
Проект вентфасада/Проект витражей FINAL.dwg
Проект вентфасада/УЗЛЫ.dwg
Проект вентфасада/Цветовое решение.dwg
Проект вентфасада
