Проектирование конструкций многоэтажного каркасного здания

Тюменский индустриальный университет
Кафедра строительных конструкций
Курсовая работа по дисциплине "Конструкции городских сооружений"
На тему: "Проектирование конструкций многоэтажного каркасного здания"
Тюмень 2016

Исходные данные:
- каркасное 6-ти этажное здание размерами в плане 66,0х17,4 м, с сеткой колонн 5,8х6,6м, высотой этажа 4,0м;
- связевая конструктивная схема здания с поперечным расположением ригелей;
- ригель таврового сечения шириной b = 20см, высотой h =1/14х580 = 45см без предварительного напряжения арматуры. Размеры поперечного сечения ригеля могут быть уточнены при его последующем расчете;
- плиты многопустотные высотой 22см, ширина рядовых плит 1, 1,2, 1,5 м, плит- распорок между колоннами – 1,2м, фасадных плит-распорок – 1,1м;
- колонны сечением 40х40см;
- временная нагрузка на перекрытие 300 кг/м2, коэффициент надежности по нагрузке γ =1,3;
- коэффициент надежности по назначению γ = 0,95;
- район строительства – г. Тюмень.

В данной работе рассматривается расчет ригеля многопролетного одноэтажного здания. Проведен расчет и подбор необходимого ригеля.
Графическая часть содержит схему расположения ригелей и плит междуэтажного перекрытия, армирование ригеля перекрытия, эпюра материалов ригеля, спецификация арматуры ригеля.

Содержание
1 Исходные данные для проектирования
2 Проектирование сборного балочного междуэтажного перекрытия
2.1 Компоновка конструктивной схемы сборного перекрытия
2.2 Расчет и конструирование сборного ригеля перекрытия
2.2.1 Исходные данные и нагрузки
2.2.2 Определение усилий в ригеле
2.2.3 Расчет прочности нормальных сечений ригеля на действие изгибающего момента
2.2.4 Расчет прочности наклонных сечений ригеля на действие поперечных сил
2.2.5 Построение эпюры материалов
Библиографический список

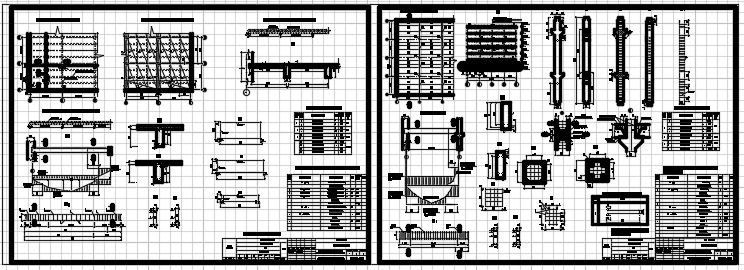

Состав: Схема расположения ригелей и плит междуэтажного перекрытия, Спецификация сборных элементов каркаса здания, Плита перекрытия (П2), Ригель (Р1), Армирование ригеля перекрытия, Эпюра материалов ригеля, Спецификация арматуры ригеля Язык документа

Софт: AutoCAD 2014

Файлы:
жбк.doc
жбк КП.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Anastasiia09
Дата: 2016-11-12
Просмотры: 711
