Проектирование рабочей площадки производственного здания

Комсомольский-на-Амуре государственный технический университет
Факультет Кадастра и Строительства Кафедра «Строительства и Архитектуры»
Курсовому проект по дисциплине «КГЗиС»
Проектирование рабочей площадки производственного здания.
2010

В работе рассматривается одна средняя ячейка балочной клетки нормального типа, состоящая из главных балок, перекрывающих большой пролет и вспомогательных балок. Главные балки опираются на четыре колонны, расположенные по углам клетки, а вспомогательные балки – на главные.
На балочную клетку укладывается и приваривается листовой настил.
Шаг вспомогательных балок α зависит от типа настила, его несущей способности и устанавливается путем технико-экономического анализа.
При железобетонном настиле толщиной t=0,6….1,2 см, α=0,6….1,6 м. При этом шаг балок должен быть кратен пролету главных балок.
- Пролет главных балок L=11, 3 м;
-. Пролет второстепенных балок L1 = 6,0 м;
-. Временная нормативная полезная равномерно распределенная нагрузка на площадке Р0=17 кН/м2;
- Высота колонны Н=7,2 м;
- Расчетное сопротивление бетона фундамента Rs=4,5 МПа;
- класс стали несущих конструкций С38/23.
При 11 ≤ Р≤ 20 кН/м2 δн= 8…10 мм.

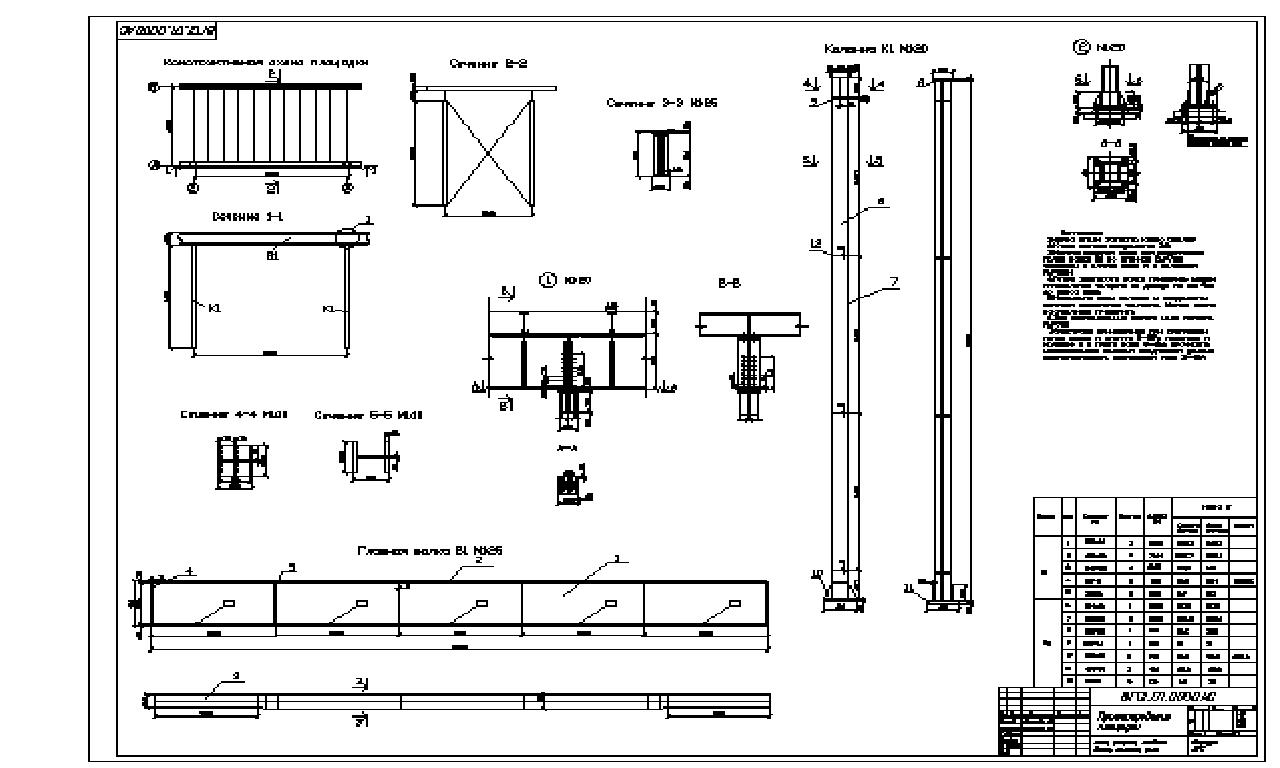

Состав: Проектирование рабочей площадки (план, разрезы, главная балка, колонна, узлы, пояснительная записка Язык документа

Софт: AutoCAD 2008

Каталог / Строительство / Проектирование рабочей площадки производственного здания

Просмотр файлов
мой курсовой/Курсач (Восстановлен).docx
мой курсовой/Курсач.docx
мой курсовой/моё.bak
мой курсовой/моё.dwg
мой курсовой/схема площадки.bak
мой курсовой/схема площадки.dwg
мой курсовой/Чертеж1 стасевич.dwg
мой курсовой
