Чертеж деревянного дома

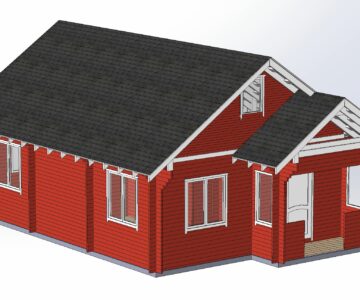

Проект деревянного дома. Место строительства г, Баимак. Грунты - окольные породы, фундамент ленточный из фундаментных блоков, стены из бревен Ф 300, оштукатуренные по сетке цементно-известковым раствором толщиной 15 мм, бревна должны быть пропитаны антисептическим раствором во избежание прогнивания стен. Щели между бревнами заделать паклей. Полы деревянные из доски толщиной 40 мм, уложить на лаги из бруса 70x70 мм. Высота потолка 3, 135 мм от уровня чистого пола. Потолок из доски толщиной 30 мм, подшить на обрешетку из бруса 50x50 мм. Стропила навесные из бруса 120x120 мм с шагом 6 1200мм. Утеплитель минераловатная плита толщиной 100 мм, уложить на обрешетку из бруса 50x50 мм с шагом 500 мм, на утеплитель уложить гидроизоляцию из рубероида. Кровля двухскатная из листа оцинкованного - выполнить по обрешетке из бруса 50x50 с шагом б 500 мм с нахлестом листа в 70 мм.

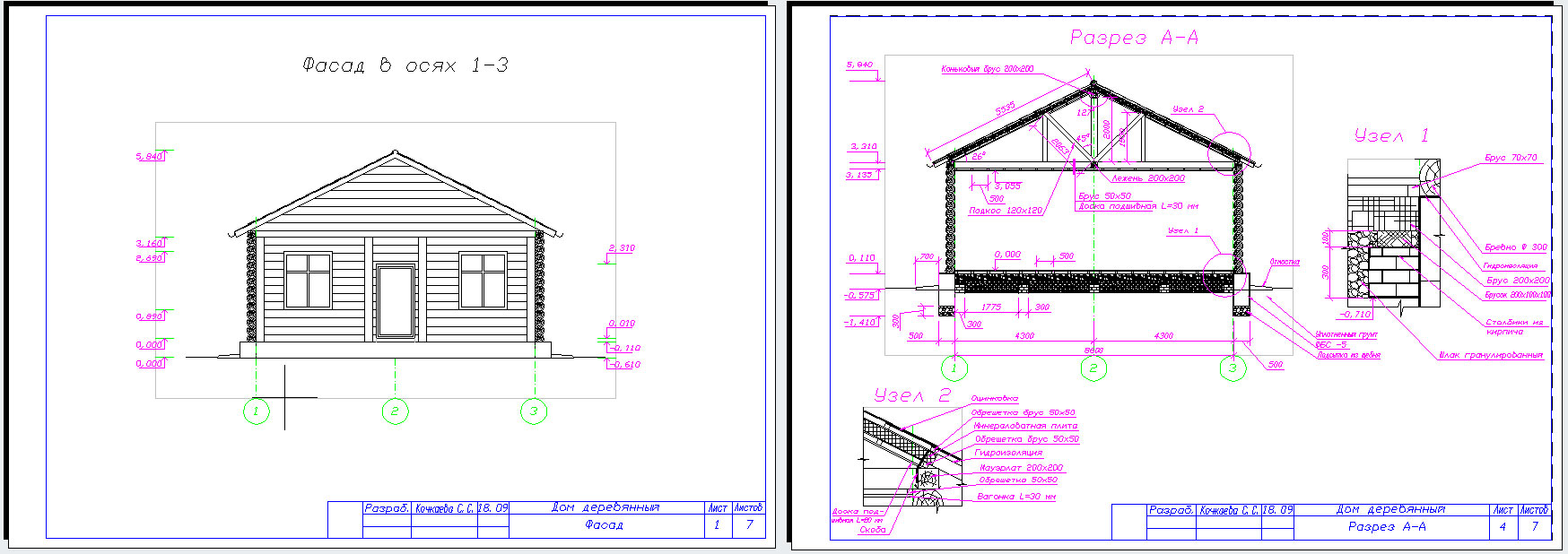

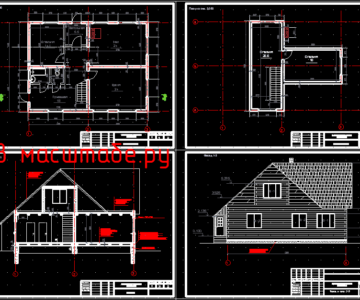

Состав: Ведомость материалов, План фундаментова, План 1 этажа, План стропильных балок, Фасад, Ведомость материалов Язык документа

Софт: AutoCAD, DWG
