Двухэтажный жилой дом из мелкоразмерных элементов

Самарский государственный университет
Кафедра Технологии строительных конструкций
проект по дисциплине "Архитектура зданий и сооружений"
на тему "малоэтажное строительство"
самара 2013

Тема работы – ”Двухэтажный жилой дом из мелкоразмерных элементов”
Строительство данного жилого дома предусмотрено в городе Гродно, Республика Беларусь. В плане здание имеет прямоугольную форму с эркерами и балконами. Ширина здания в координационных осях 1-6 составляет 13,79 м; длина в осях А-Е составляет 19,3 м; с учетом блокировки длина здания в осях А-Л составляет 38,6 м
Тип жилого дома – блокированный. Здание двухэтажное с высотой этажа 3 м.
В плане каждого из сблокированных зданий запроектирована восьми комнатная квартира улучшенной планировки общей площадью 208,22 м^2
Конструктивная система - стеновая, конструктивная схема здания – с продольными несущими стенами. Здания блокируются по оси Е.
Комнаты расположены в двух уровнях с внутриквартирной лестницей. Здание имеет 2 отдельных входа для каждой квартиры. В квартире имеется 6 жилых комнат.
На первом этаже запроектированы: гостиная, кабинет, жилая комната, кухня-столовая, совмещенный санузел, холл, тамбур, гараж.
На втором этаже: 3 спальни, гостевая комната, зимний сад, холл, 3 раздельных санузла.

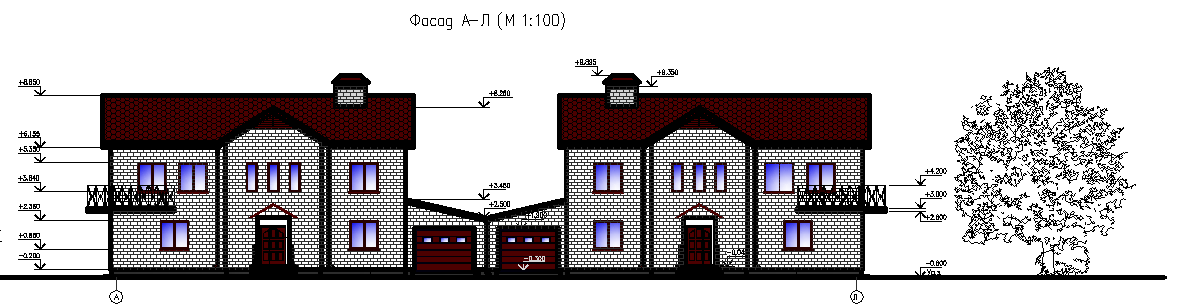

Состав: План, разрез, фасад Язык документа
