9 этажный крупнопанельный жилой дом

ЮУрГУ
Кафедра строительной механики
Архитектура гражд. и пром.зд.и соор.
9 этажный крупнопанельный жилой дом в г.Калуга
Челябинск 2014

Реферат
Курсовой проект по архитектуре содержит:
1. Графическая часть
Два листа формата А1

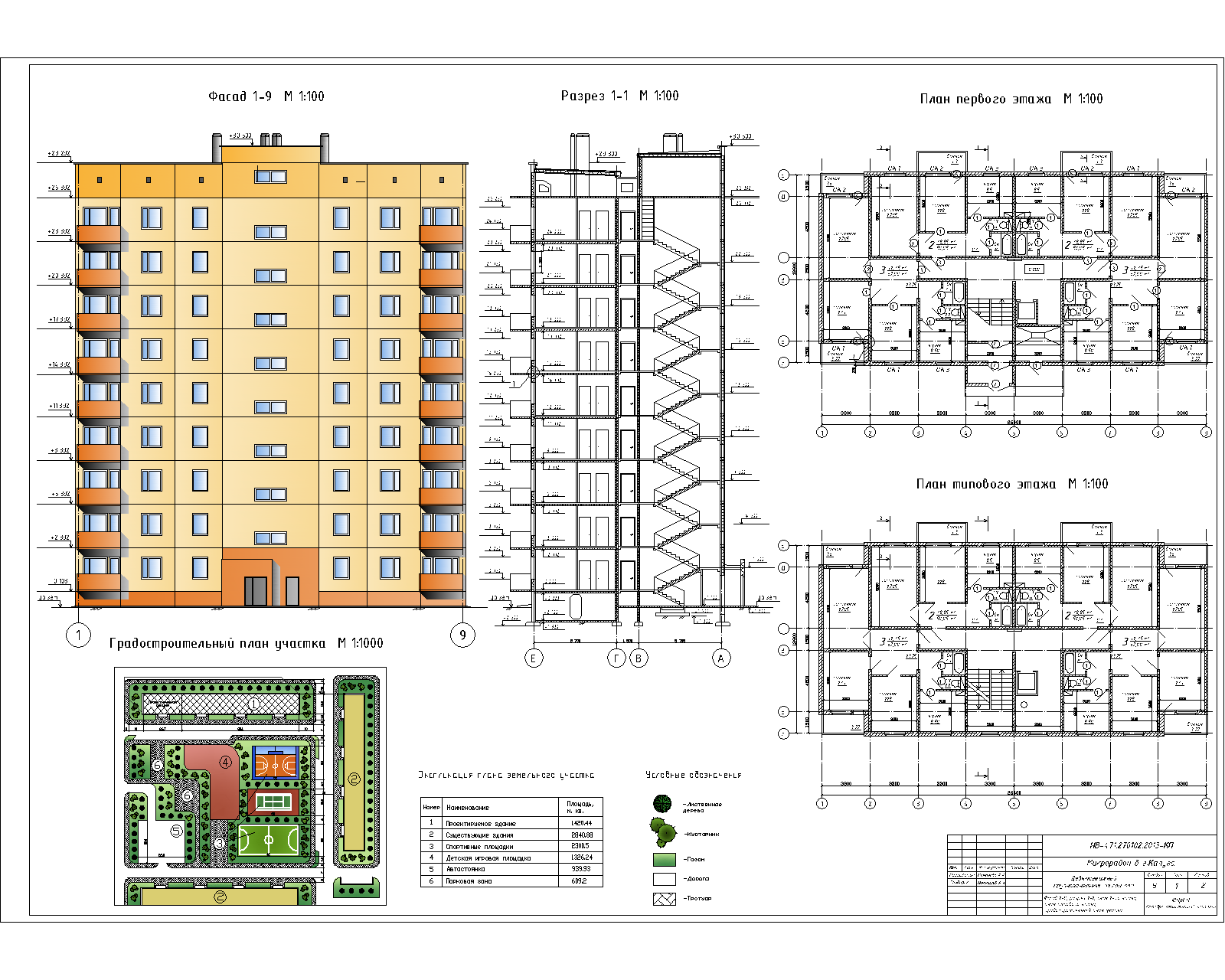

Лист 1: Фасад М 1:100, разрез по лестнице М 1:100, план первого этажа М 1:100, план типового этажа М 1:100, градостроительный план М 1:1000.
Лист 2: Конструктивный разрез наружной стены М 1:20, план фундамента М 1:100, план перекрытий М 1:100, план крыши М 1:100, узел 1, 3
М 1:20, узел 2 М 1:10
2. Пояснительная записка
Объем пояснительной записки составляет 15 листов.
Пояснительная записка содержит: 4 таблицы, рисунки теплотехнического расчета наружной стены и чердачного перекрытия. Проектируемая секция жилого дома представляет собой 9 этажей и 36 квартир. Имеет прямоугольную форму с габаритными размерами в осях
1-9 = 26,4 м, в осях А-Е = 12,9 м, высота 30,5 м.
На каждом этаже запроектировано 4 квартиры: двухкомнатных-2 трехкомнатных-2. Каждая квартира оборудована центральным отоплением, холодным и горячим водоснабжением, вентиляцией. Вход в жилой дом предусмотрен с одной стороны. Отвод атмосферных вод осуществляется по средствам внутреннего водостока, с выпуском в ливневую канализацию.

Состав: Девятиэтажный жилой дом Язык документа

Софт: AutoCAD 2010

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / 9 этажный крупнопанельный жилой дом

Просмотр файлов
Записка 2ая курсовая.doc
2я курсовая.dwg
