9-ти этажный монолитный жилой блок, г. Астана

Евразийский Национальный университет им. Л. Н. Гумилева
Кафедра строительства
Дипломный проект по дисциплине "Строительство"
На тему: "9-ти этажный монолитный жилой блок"
Астана 2013

В данном проекте рассматривается строительство 9-ти этажного монолитного жилого блока в г. Астане.
Проектируемое здание представляет собой прямоугольник с размерами в осях 45.03х16.7 м, второй и последующие этажи имеют габаритные размеры 40.15х16.7 м.
За относительную отметку ±0.000 принята отметка чистого пола первого этажа. Максимальная отметка на высоте + 16.8 м. Высота подчеркивается с помощью выступающих прямоугольных элементов. Высотность также подчеркивается с помощью использования витражей на всю высоту этажа. Таким образом, решается вопрос освещения комнат. Так же это придает архитектурную выразительность фасаду дома.
Основой планировочной схемы являются ячейки типа F, которые были разработаны советским архитекторами и ячейки-дуплексы Корбюзье. Схема позволяет рационально использовать площади здания и удешевить строительство. Все квартиры двухуровневые и объединены одним коридором на уровне 3-го этажа.
Здание четырехэтажное с мансардным этажом. Высота этажей составляет 2.7 м, высота мансардного этажа – 3,1 м.
На первом этаже располагается паркинг на 8 машино-мест. Площадь каждой ячейки составляет - 19.76 м2.
Количество квартир – 12.
Состав основных помещений здания.
- Вестибюль с тамбурами – 37.4 м2;
- Лестничные клетки – 85.85 м2;
- Квартиры – 881.79 м2;
- Гаражи – 394.56 м2;
- Коридоры– 111.3 м2;
- Технические помещения – 67,43 м2.
Общая площадь дома – 2246.39 м2.
Площадь 1-го этажа – 549.39 м2.
Площадь мансардного этажа – 143,41 м2.

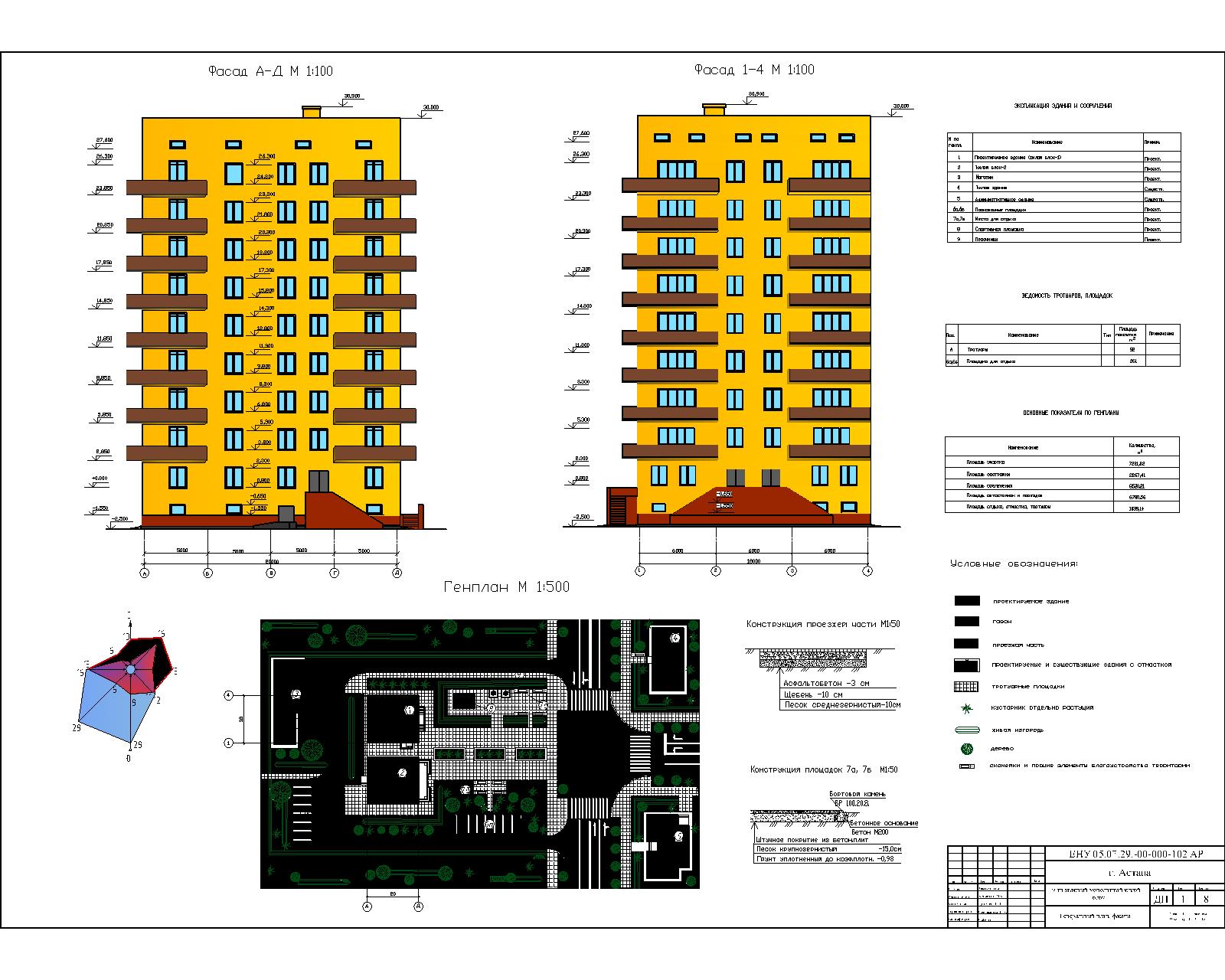

Графическая часть состоит из 3-х разделов: архитектурно-строительный, расчетно - конструктивный и технологический. Дипломный проект содержит 8 листов формата А1 графической части, 90+ страниц пояснительной записки

Содержание
Введение
1. Архитектурно-строительный раздел
1.1. Описание района строительства 7
1.2. Генеральный план 7
1.3. Объемно-планировочное решение 9
1.4. Конструктивные решения 9
1.4.1. Фундаменты 10
1.4.2. Стены 10
1.4.3. Перекрытия 12
1.4.4. Полы 12
1.4.5. Лестничные марши 12
1.4.6. Кровля 13
1.4.7. Заполнение проемов 13
1.4.8. Наружная и внутренняя отделка 14
1.5. Инженерное обеспечение 14
1.5.1. Водоснабжение и водоотведение 14
1.5.2. Канализация 14
1.5.3. Теплоснабжение 14
1.5.4. Электроснабжение 15
1.5.5. Телефонизация, радиофикация, телевидение 15
1.5.6. Пожарная сигнализация 15
1.6. Теплотехнический расчет ограждающих конструкций 16
2. Расчетно-конструктивный раздел
2.1. Расчет и конструирование фундаментов 18
2.1.1. Краткая характеристика 18
2.1.2. Решения по конструкциям 18
2.1.3. Сбор нагрузок 19
2.1.4. Расчет ростверка 24
2.1.5. Армирование фундамента 25
2.1.6. Экспертиза балки по осям 2,4,9,11 26
2.1.7. Экспертиза балки по осям 1,5,8,12 32
2.2. Расчет плит перекрытий 40
2.2.1. Задание для проектирования 40
2.2.2. Сбор нагрузок 40
2.2.3. Определение нагрузок и усилий 41
2.2.4. Расчетные данные для подбора сечений 41
2.2.5. Расчет прочности нормальных сечений 42
2.2.6. Расчет прочности наклонных сечений 42
2.2.7. Определение прогибов 43
2.2.8. Расчет плиты по раскрытию трещин 43
2.2.9. Расчет по длительному раскрытию трещин 44
2.2.10. Расчет по кратковременному раскрытию трещин 45
2.2.11. Проверка по раскрытию трещин, наклонных к продольной оси 45
2.2.12. Проверка плиты на монтажные нагрузки 46
2.2.13. Расчет подъемных петель 46
3. Организационно-технологический раздел
3.1. Технологическая карта на устройство надземной части здания 47
3.1.1. Область применения 47
3.1.2. Подсчет объемов строительно-монтажных работ 48
3.1.3. Выбор строительного крана для возведения кирпичного здания 50
3.1.4. Определение трудоемкости работ, заработной платы, состава звеньев 52
3.1.5. Технологическая схема выполнения кирпичной кладки с монтажом сборного перекрытия 52
3.1.6. Технологии возведения стен из керамических блоков 53
3.1.7. Монтаж сборных железобетонных конструкций 55
3.1.8. Контроль качества работ 56
3.1.9. Технико-экономические показатели 57
3.1.10. Указания по технике безопасности 58
3.2. Технологическая карта на устройство полов 60
3.2.1. Область применения 60
3.2.2. Организация и технология строительного процесса 60
3.2.3. Устройство наливного пола 61
3.2.4. Устройство полов из керамических плиток 64
3.2.5. Устройство полов из ламината 66
3.2.6. Устройство плинтусов 67
3.2.7. Производство работ в зимнее время 68
3.2.8. Техника безопасности 68
3.2.9. Калькуляция трудовых затрат 69
3.2.10. Контроль качества работ 69
3.2.11. Технико-экономические показатели 70
3.2.12. Материально-технические ресурсы 72
3.3. Разработка календарного плана 74
3.4. Разработка строительного генерального плана 74
3.4.1. Принципы проектирования 74
3.4.2. Продольная и поперечная привязка монтажного крана 76
3.4.3. Определение зон влияния крана 76
3.4.4. Расчет и проектирование временных зданий и сооружений 77
3.4.5. Размещение временных зданий и сооружений 77
3.4.6. Расчет складских площадок и помещений 78
3.4.7. Расчет потребности в водоснабжении площадки строительства 79
3.4.8. Расчет потребности в энергоснабжении и освещении 80
4. Экономический раздел
4.1. Сводный сметный расчет 82
4.2. Объектная смета 82
4.3. Локальная смета на подготовительные работы 82
4.4. Локальная смета на общестроительные работы 82
4.5. Технико-экономические показатели 82
5. Охрана труда и техника безопасности
5.1. Вредные и опасные факторы при строительстве дома 83
5.2. Погрузочно-разгрузочные и транспортные работы 83
5.3. Земляные работы 85
5.4. Каменные работы 85
5.5. Монтажные работы 86
5.6. Отделочные работы 87
5.7. Охрана окружающей среды 89
