Диплом на тему кирпичный жилой дом

кафедра строительные конструкции

Многоэтажный кирпичный жилой дом представляет собой 10-этажные блок – секции с теплым цокольным этажом и холодным чердаком, размеры в плане 27,2 * 14,72 м, высота этажей по 2,8 м.
Графическая часть содержит 12 листов.
Произведен расчет простенка.
Характеристика объекта строительства:
• за относительную отметку 0,000 принята абсолютная отметка «чистого» пола первого этажа – 171,3 м;
• класс ответственности – II;
• степень огнестойкости – II;
• коэффициент надежности н = 0,95;

Характеристика площадки строительства:
• рельеф площадки спокойный;
• основанием служат глины коричневого и буровато-коричневого цвета, твердой консистенции, плотные, маловлажные, со следующими характеристиками:  = 1,99 г/см3; s = 2,16 г/см3; с = 0,65 кг/см2; Е = 230 кг/см2.
Конструктивная схема представляет собой систему с продольными и поперечными несущими стенами.
Фундаменты ленточные, сборные железобетонные.
Наружние несущие стены представляют собой 3-слойные конструкции, выполненные из кирпичной кладки толщиной 510 мм, слоя утеплителя (фольгоизированный пенополистерол ПСБ), облицовочного слоя из облицовочного кирпича.
Внутренние несущие стены выполнены из кирпичной кладки толщиной 380 мм с каналами внутренней вентиляции и штробами для инженерных сетей и коммуникаций.

Состав: АР, СК, ТСП, ОС, сетевой график Язык документа

Софт: AutoCAD 2000

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Диплом на тему кирпичный жилой дом

Просмотр файлов
Диплом+/Дипломный проект.ppt
Диплом+/Чертежи/АР1.dwg
Диплом+/Чертежи/АР2.dwg
Диплом+/Чертежи/АР3.dwg
Диплом+/Чертежи/ОС.dwg
Диплом+/Чертежи/Сетевой.dwg
Диплом+/Чертежи/СК1.dwg
Диплом+/Чертежи/СК2.dwg
Диплом+/Чертежи/СК3.dwg
Диплом+/Чертежи/ТСП1.dwg
Диплом+/Чертежи/ТСП2.dwg
Диплом+/Чертежи/ТСП3.dwg
Диплом+/Чертежи/ТСП4.dwg
Диплом+/Пояснилка+/Приложение А.doc
Диплом+/Пояснилка+/Приложение Б.doc
Диплом+/Пояснилка+/Приложение В.doc
Диплом+/Пояснилка+/Приложение Г.doc
Диплом+/Пояснилка+/Простенок.doc
Диплом+/Пояснилка+/Раздел 1+.doc
Диплом+/Пояснилка+/Раздел 4.doc
Диплом+/Пояснилка+/Раздел 5.doc
Диплом+/Пояснилка+/Раздел 6.doc
Диплом+/Пояснилка+/Раздел 7.doc
Диплом+/Пояснилка+/~$Арх-ра.doc
Диплом+/Чертежи
Диплом+/Пояснилка+
Диплом+
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:


Рейтинг: 100

Софт: AutoCAD 2013

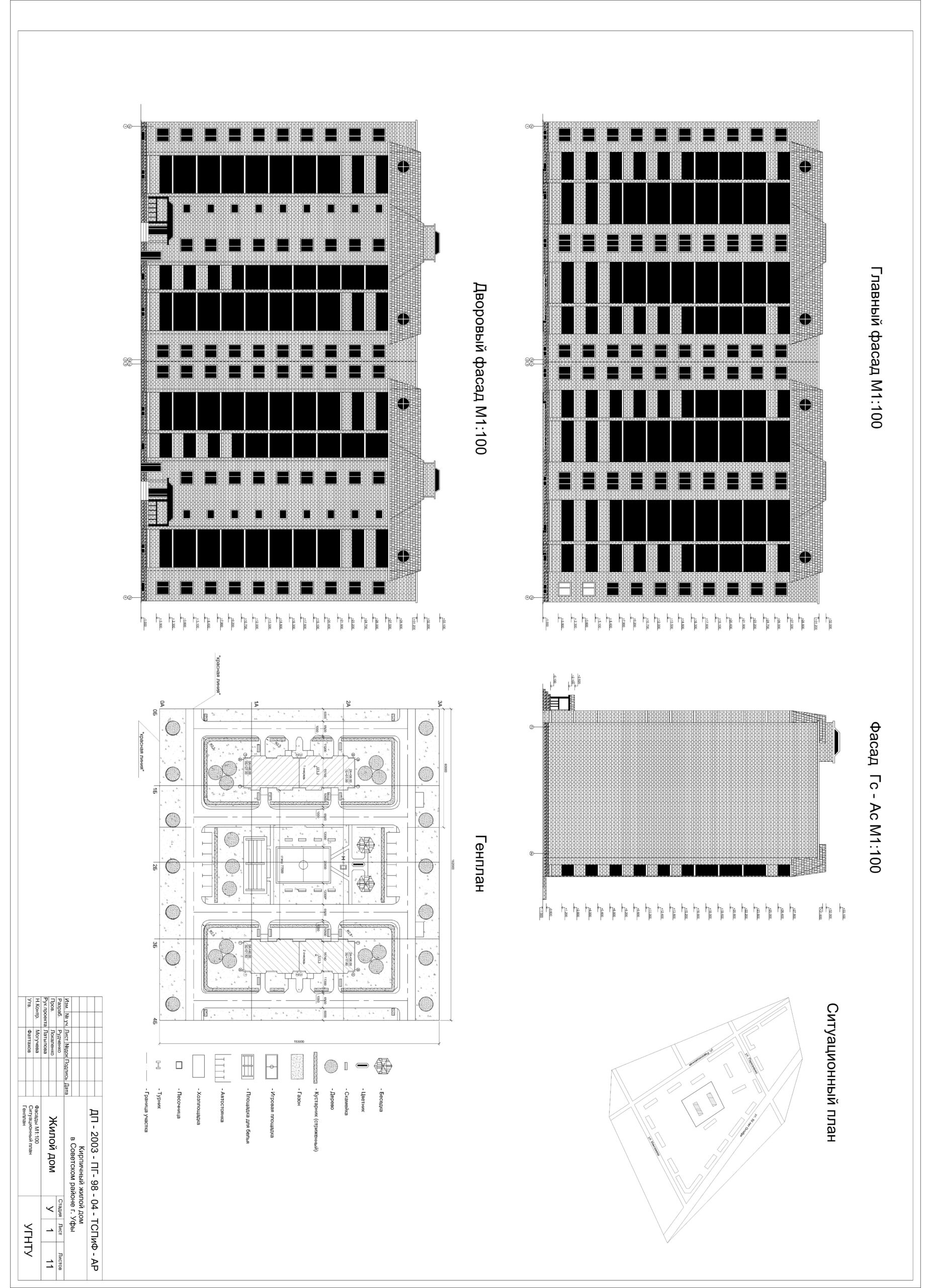

Состав: Графическая часть: 1 - (Фасад 1-9), 2- (генплан, план 19-20 этажа, план кровли план фундаментов, узлы) 3 - (разрез Ж-А, план 1 этажа, фрагмент плана типового этажа в осях 3-7, А-Г, узел 5) 4 - (Схема междуэтажного монолитного перекрытия, рас- четные схема плиты перекрытия и перемычки, схема армирования плиты и перемычки, схема расположе- ния перемычки, сечения, сетки, каркас, спецификация), 5-(Схема междуэтажного монолитного перекрытия, рас- четная схема, армирование второстепенной балки, эпюра материалов, сечения, пространственные каркасы, спецификация), 6 (Технологическая карта на возведение типового этажа), 7 - (Технологическая карта на возведение типового этажа) 8 - (Технологическая карта на устройство теплоизоля- ции наружных стен методом "Термошуба") 9 - (Сетевой график; график движения рабочих; график завоза и расхода материалов; таблица потребности в основных машинах и механизмах; ТЭП) 10 - (Стройгенплан ; Разрез1-1; Условные обозначения, ТЭП; Экспликация зданий и сооружений). Пояснительная записка общий состав по разделам (архитектурно-строительный, расчетно-конструктивный, технологический, организационно-строительный, экономический, охрана труда, энергосбережение)
