Промотур КОМПАС v17

Разработка 4-х этажного 32 квартирного жилого дома

Архитектурно строительный колледж
Промышленное и гражданское строительство
Дипломный проект
На тему 4-х этажный 32 квартирный жилой дом

Исходные данные:
Проект разработать на основании паспорта типового проекта. Район строительства – г.Костюковичи. Грунт на участке строительства –крупный песок. Уровень грунтовых вод ниже отметки подошвы фундамента (указать необходимые данные для разработки проекта)

Проектируемое здание жилое, имеет размеры в осях 44,51 м в длину и 15,5 м в ши¬рину. Здание четырехэтажное. Высота этажа 2,8 м. В здании запроектирован подвал.Н подвала = 2,700 м.
При пожаре эвакуация людей из здания будет осуществляться через лестничную клетку. Конструктивная система здания бескаркасная. Конструктивная схема здания с продольными и поперечными несущими стенами. Пространственная жесткость и устойчивость здания обеспечивается устройством плит перекрытия и их анкеровкой. По долговечности здание относится ко второй степени, т.к. его конструктивные элементы рассчитаны на срок службы 50 лет.
По огнестойкости здание относится ко второй степени, т.к. в нём запроектированы стены из кирпича, перегородки – из газосиликатных блоков, перекрытия – из сборного железобетона, т.е. из несгораемых материалов.

1 Архитектурно-строительная часть
2 Расчетно-конструктивная часть
3 Строительно-производственная часть
4 Сметная часть
5 Энергосберегающая часть
Список использованных источников

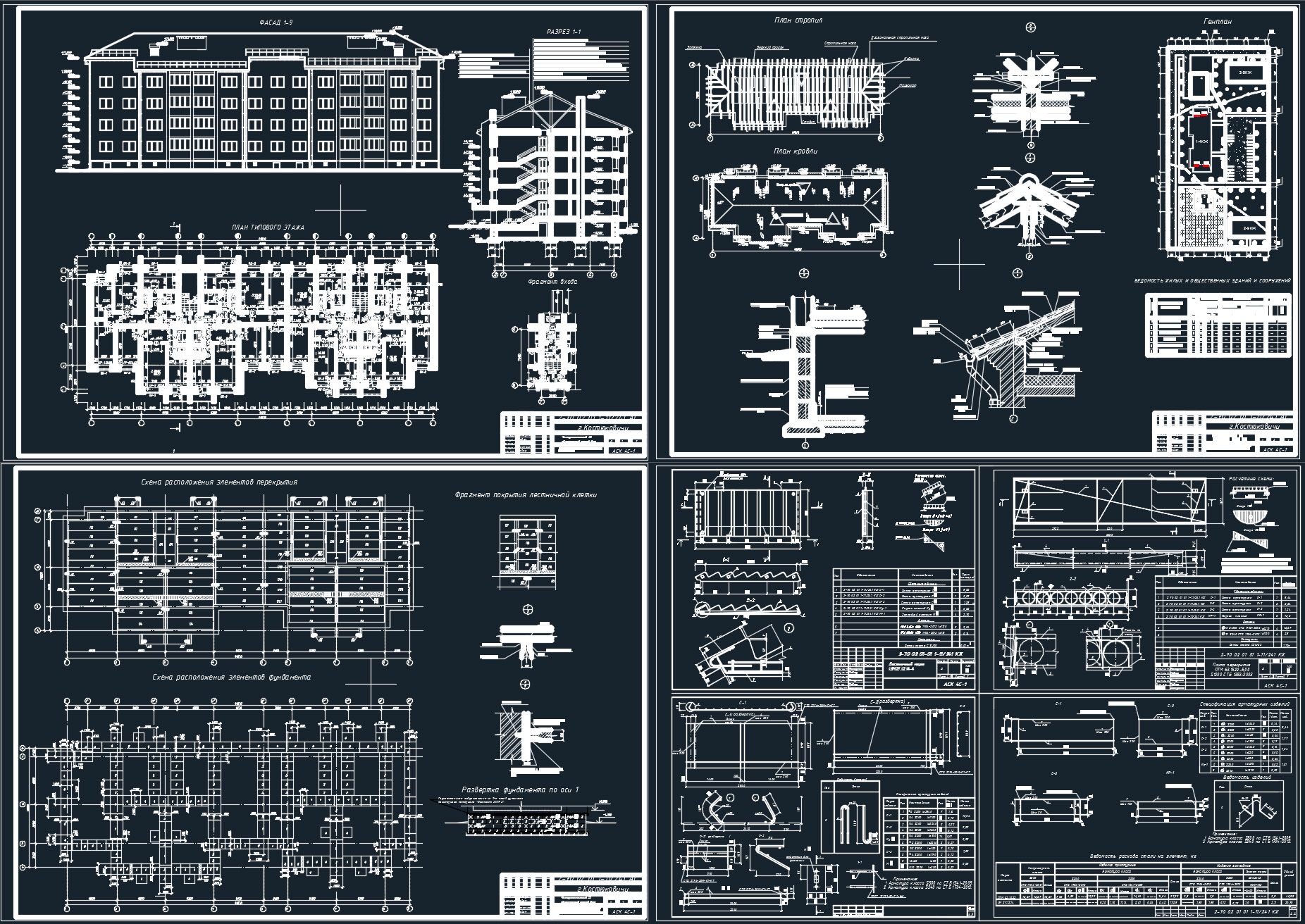

Состав: Схема расположения элементов перекрытий,схема расположения элементов фундамента,развертка фундамента по оси 1,фрагмент покрытия лестничной клетки,План кровли, план стропил, генплан,ведомость жилых и общественных зданий и сооружений,Разрез 1-1,план типового этажа,фасад 1-9,фрагмент входа,Лестничный марш 1ЛМ27.12.14-4 , Плита перекрытия ПТМ63.15.22-5,00 S1200 СТБ1383-2003, Схема производства работ,график производсва работ,график поступления и расхода материалов, график движения машин и механизмов , ТЭП, график движения рабочих, Календарный план, график движения рабочих,график завоза и расхода материалов, график работы основных машин, ТЭП Язык документа
