Строительство 10 - этажного жилого дома в г.о. Саранск

Мордовский государственный университет им. Н. П. Огарева
Архитектурно-строительный факультет
Кафедра строительных материалов и технологий
Комплексный дипломный проект на тему «Строительство 10 - этажного жилого дома в г.о.Саранск»
Саранск 2013

Объектом проектирования является 10 – этажный крупнопанельный жилой дом в г.о. Саранск.
Цель работы – объемно-планировочная и конструктивная разработка здания, организационно-технологическое проектирование и составление локальных и объектной смет, разработка составов отделочных материалов на основе неорганических связующих с повышенным биологическим сопротивлением.
Методика проектирования – изучение проектно-сметной документации, проектов аналогов, типовых проектов, нормативно-справочной литературы со-временных методов монтажа строительных конструкций.
Результатом проектирования является организационно-технологическая документация на производство работ по возведению здания на стадии учебного проекта. Новизна заключается в индивидуальных прогрессивных объемно-планировочных и конструктивных решениях здания.
Эффективность – применены прогрессивные методы ведения строительно-монтажных работ.
Рекомендации по внедрению – дипломный проект может быть использован в качестве варианта для реального проектирования.
Технико-экономические показатели стоимость СМР 165 145.208 тыс. руб.;
трудоемкость СМР 15 149.125 чел. дн.; продолжительность строительства 365 дней.
Дипломный проект содержит графическую часть – 21 листов формата А1, 311 листов текстовой документации формата А4 (23 таблиц, 60 наименований использованных источников).
Введение 12
1 Архитектурно-строительный раздел 19
1.1 Исходные данные 19
1.1.1 Характеристика участка строительства 19
1.1.2 Градостроительные и природные условия 19
1.2 Генеральный план и транспорт 21
1.2.1 Организация рельефа 23
1.2.2 Благоустройство территории 23
1.3 Архитектурно-планировочные решения 24
1.4 Строительные решения 32
1.4.1 Защита строительных конструкций от коррозии 46
1.4.2 Мероприятия по предотвращению подтопления территории 46
2 Расчетно-конструктивный раздел 48
2.1 Расчет по I группе предельных состояний 50
2.1.1 Расчет стеновой панели по прочности 50
2.1.2 Расчет стеновой панели на ветровое давление 51
2.2 Расчет плиты, работающей в 2-х направлениях, по II группе предельных состояний 56
2.2.1 Проверка условия образования трещин 56
2.2.2 Расчет по деформациям 57
3 Организационно-технологический раздел 58
3.1 Строительный генеральный план 58
3.2 Календарный план строительства 59
3.3 Методы производства основных видов работ 60
3.3.1 Подготовительный период 60
3.3.2 Земляные работы 61
3.3.3 Контроль качества земляных работ 61
3.3.4 Техника безопасности при производстве земляных работ 62
3.3.5 Прокладка коммуникаций 65
3.4 Возведение несущих и ограждающих конструкций здания ниже отметки 0.00 65
3.4.1 Производство свайных работ 65
3.4.2 Контроль качества свайных работ 66
3.4.3 Техника безопасности при производстве свайных работ 67
3.4.4 Устройство монолитного железобетонного ростверка 67
3.5 Монтаж стеновых панелей 68
3.5.1 Требования законченности подготовительных работ 69
3.5.2 Монтаж наружных стеновых панелей 70
3.5.3 Монтаж внутренних стеновых панелей 73
3.5.4 Монтаж вентиляционных блоков и элементов мусоропроводов 76
3.5.5 Монтаж санитарно-технических кабин и элементов лифтовых шахт 78
3.5.6 Операционный контроль качества на монтаж стеновых панелей, приемка работ 81
3.5.7 Антикоррозионная защита сварных соединений 82
4 Экономическая часть 83
5 Безопасность жизнедеятельности и охрана окружающей среды 84
5.1 Мероприятия по охране труда, технике безопасности, пожарной безопасности 84
5.1.1 Организация строительной площадки, участков работ и рабочих мест 84
5.1.2 Эксплуатация строительных машин 89
5.1.3 Эксплуатация технологической оснастки и инструмента 91
5.1.4 Транспортные работы 92
5.1.5 Электросварочные и газопламенные работы 93
5.1.6 Погрузочно-разгрузочные работы 94
5.1.7 Земляные работы 95
5.1.8 Изоляционные работы 96
5.1.9 Монтажные работы 97
5.1.10 Кровельные работы 98
5.1.11 Отделочные работы 99
5.2 Мероприятия по охране окружающей среды 100
6 Научные исследования в области современных видов сухих строительных смесей и повышение долговечности строительных материалов, эксплуатирующихся в условиях воздействия биологически агрессивных сред 102
6.1 Современные виды сухих смесей. Классификация, тенденции и перспективы развития 102
6.1.1 Микробиологическая коррозия строительных композитов 117
6.2 Цель и задачи исследований. Применяемые материалы и методы 131
6.2.1 Цель и задачи исследований 131
6.2.2 Применяемые материалы 132
6.2.3 Методы исследований 132
6.3 Исследование отделочных материалов на основе неорганических связующих с биоцидными добавками
по показателям прочности и биологической стойкости 139
6.3.1 Определение физико-механических свойств исследуемых составов 139
6.3.2 Влияние биоцидных добавок на биологическую стойкость исследуемых составов 145
6.3.3 Исследование адгезии плиточного клея модифицированного биоцидными добавками 150
6.4 Исследование долговечности отделочных материалов на основе неорганических связующих 151
6.4.1 Исследование водостойкости 151
6.4.2 Химическое сопротивление в водном растворе щелочи 156
6.4.3 Влияние влажности среды на биологическое сопротивление 162
6.4.4 Исследование влияния мицелиальных грибов на прочностные показатели материалов 167
Заключение 169
Список использованных источников 171
Приложение А Локальные сметы на общестроительные работы
Приложение Б Объектная смета
Приложение В Сводный сметный расчет стоимости строительства
Приложение Г Графическая часть дипломного проекта

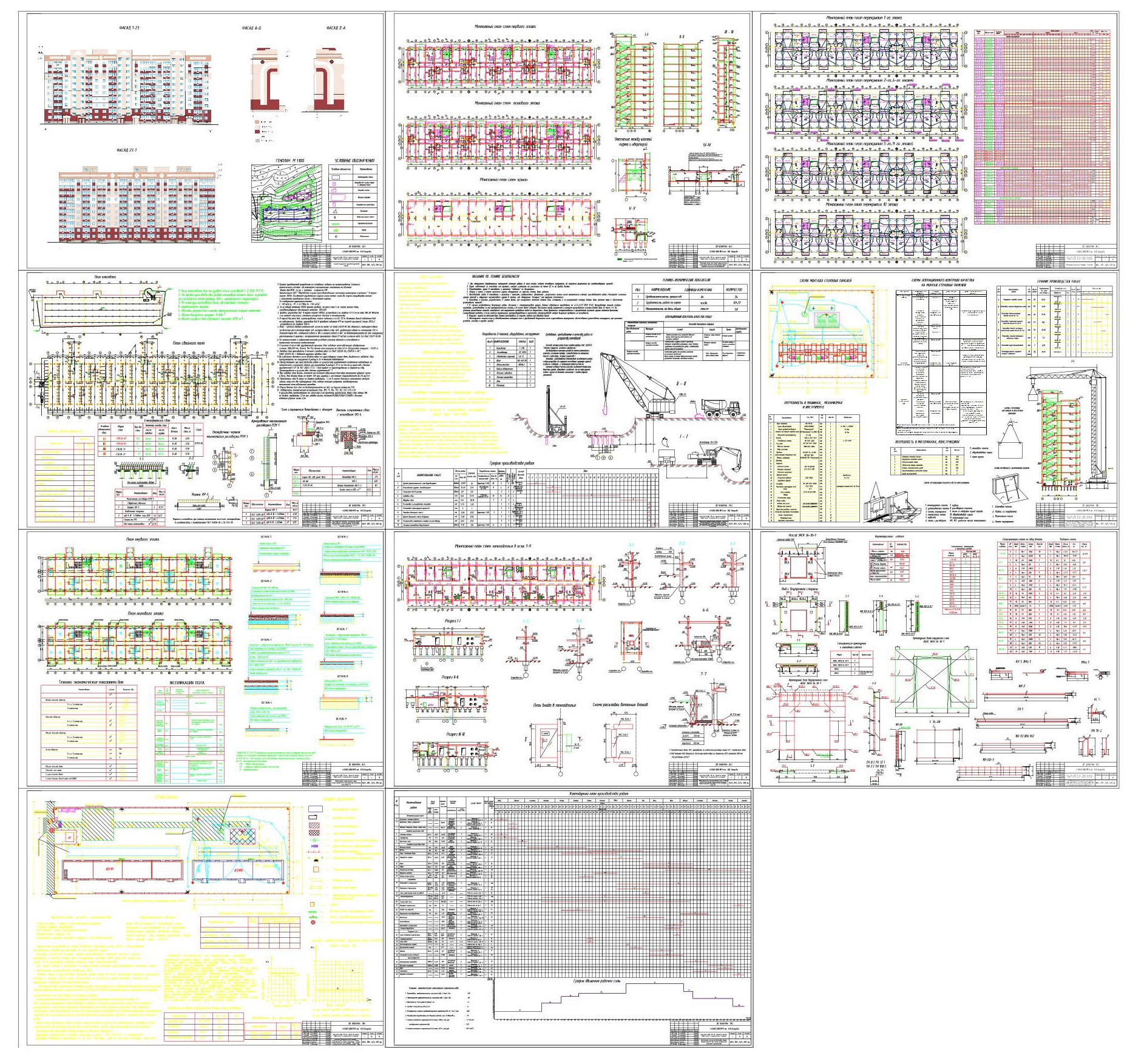

Состав: Фасад 1-23, фасад 23-1, фасад А-Д, фасад Д-А. Генплан (1 пл-т), Монтажные планы стен первого этажа, типового этажа, крыши. Утепление между шахтой лифта и квартирой. Разрезы I-I, II-II, III-III, IV-IV, V-V (2 пл-т), Монтажные планы плит перекрытия 1-10 этажей (3 пл-т), Планы первого этажа, типового этажа. Технико-экономические показатели дома. Экспликация пола, детали 1-9 (4 пл-т), Монтажный план стен техподполья в осях 1-9. План входа в техподполье. Схема раскладки бетонных блоков. Разрезы I-I, II-II, III-III, 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7 (5 пл-т), Фасад 3НСН 36-30-1, характеристика изделия, вид с внутренней стороны, разрезы 1-1, 2-2, 3-3, 4-4, 5-5. Арматурный блок внутреннего слоя АБВС 3НСН 36-30-1, арматурный блок наружного слоя АБНС 3НСН 36-30-1, спецификация арматурных и закладных изделий и их чертежи. Спецификация стали на одну деталь, выборка стали (6 пл-т), План котлована. План свайного поля, спецификация свай. Ведомость объемов земляных масс. Опалубочный чертеж монолитного ростверка РСМ 1, армирование монолитного ростверка РСМ 1. Узел сопряжения вентблока с днищем, деталь сопряжения сваи с оголовком ФО 4. Каркас КР-1, разрезы 1-1, 2-2 (7 пл-т), Возведение несущих и ограждающих конструкций здания ниже отм. 0.000, основные строительно-монтажные работы, подготовительный период, общие указания, указания по технике безопасности, требования, предъявляемые к качеству работ по устройству котлованов. Потребность в машинах, оборудовании, инструменте. Технико-экономические показатели. Операционный контроль качества работ. График производства работ (8 пл-т), Схема монтажа стеновых панелей. Схема операционного контроля качества на монтаж стеновых панелей. Потребность в машинах, механизмах и инструменте, потребность в материалах, конструкциях. Схема организации рабочего места монтажников, схема строповки наружных и внутренних панелей, схема временного закрепления панели. График произ-водства работ (9 пл-т), Стройгенплан. Характеристика условий строительства, характеристика объекта. Пожарная безопасность на строительной площадке. Потребность в основных строительных машинах, ведомость основных строительных машин и приспособлений. Максимальный вес конструкций. Грузовая характеристика башенного крана КБ-405.1А (10 пл-т), Календарный план производства работ. График движения ра-бочей силы. Технико-экономические показатели строительства (11 пл-т), Исследуемые составы. Применяемые материалы (12 пл-т), Исследуемые составы (13 пл-т), Физико-механические свойтсва исследуемых материалов (14 пл-т), Биологическая стойкость (15 пл-т), Исследование водостойкости (16 пл-т), Исследование водостойкости (17 пл-т), Химическое сопротивление в водном растворе щелочи (18 пл-т); Химическое сопротивление в водном растворе щелочи (19 пл-т), Влияние влажности среды на биологическое сопротивление (20 пл-т), Биостойкость составов после выдерживания в условиях повышенной влажности. Изменение коэффициента биостойкости под влиянием микроскопических грибов (21 пл-т) Язык документа

Софт: AutoCAD 14

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Строительство 10 - этажного жилого дома в г.о. Саранск
