Технологическая карта на возведение монолитных конструкций типового этажа 17-этажного жилого дома

Кафедра технологии и организации строительства "Технология строительства"

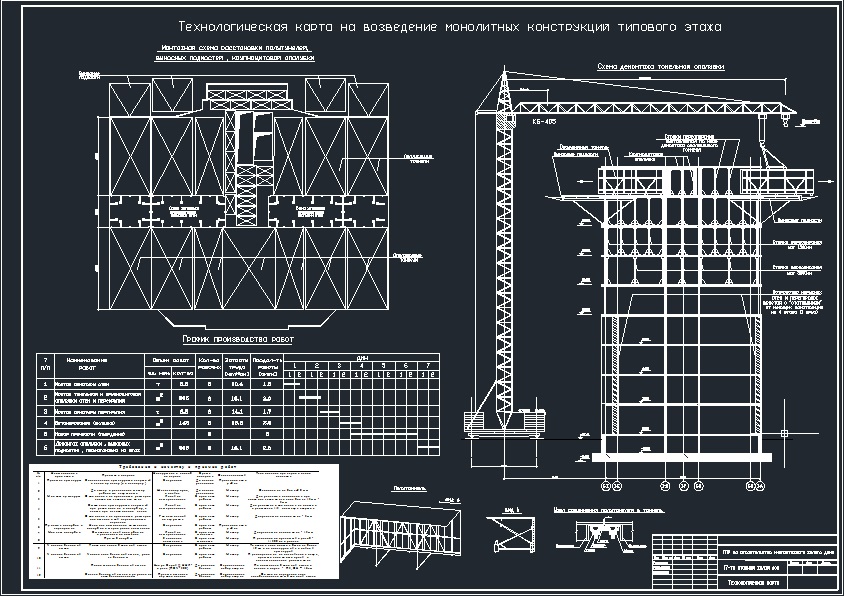

Технологическая карта на возведение монолитных конструкций типового этажа 17-этажного жилого дома
Санкт-Петербург 2011

Технологическая карта разрабатывается на процесс возведения монолитных железобетонных стен и перекрытий типового этажа жилого 17-этажного здания с применением тоннельной опалубки "UTINOR" и частично крупнощитовой опалубки "DOKA FRAMAX" .
Работы выполняются в летний период в две смены .
Подача бетонной смеси осуществляется автобетононасосом "Swing BPL 602D".
Конструктивно - планировочное решение сооружения :
• Несущая система здания - перекрёстно стеновая
• габаритные размеры сооружения в плане 20.4 15.9 м
• шаг стен 3.0 м , 3.6 м
• толщина стен 160 мм -
• высота этажа 3000 мм
• арматура - плоские сварные сетки и вязанные каркасы
• бетон В15
Работы, рассматриваемые в карте :
1. арматурные работы
2. опалубочные работы
3. бетонные работы

Состав: технологическая карта, ПЗ Язык документа

Софт: AutoCAD 10

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Технологическая карта на возведение монолитных конструкций типового этажа 17-этажного жилого дома

Просмотр файлов
технологическая карта.docx
Технологическая карта.dwg
