Типовой проект 16-ти этажного жилого здания

МГСУ
Кафедра Проектирования зданий и сооружений
Курсовой проект по дисциплине "Архитектура промышленных и гражданских зданий"
Тема: Многоэтажный жилой дом из крупноразмерных элементов
Москва 2017

Типовой проект 16ти этажного жилого здания с расчетным числом жителей 576 человека.
Строительство предполагается вести в г. Иркутск.

Объемно - планировочное решение.
Вместимость жилого здания принята 576 человека. На этаже: три 2-х комнатных квартиры в расчете на двух человек и две 3-х комнатных квартиры в расчете на четырех человек. Квартиры запроектированы из расчета 13 м2/чел. Каждая квартира обеспечена уборной и ванной комнатой. По проекту предусматривается применение объемных санитарно-технических кабин полной заводской комплектации.
Проектом предусмотрено по два лифта на подъезд (пассажирский грузоподъемностью 400 кг. и грузовой грузоподъемностью 630 кг.). Скорость лифтов согласно проекту 1 м/с.
Высота этажа 3 м.
Длина здания 89,1 м., ширина 14,40 м.
За нулевую условную отметку ±0.000 принята отметка чистого пола 1-ого этажа.

Конструктивные решения.
Строительная система здания – монолитная.
Конструктивная система здания - стеновая.
Конструктивная схема принята с несущими продольными и поперечными монолитными стенами.

Оглавление
1. Исходные данные
2. Объемно - планировочное решение
3. Конструктивные решения
3.1 Фундаменты
3.2 Наружные стены
3.3 Внутренние стены
3.4 Перегородки
3.5 Перекрытия
3.6 Крыша
3.7 Лестница
3.8 Лоджии
4. Теплотехнический расчет наружной стеновой панели
5. Список литературы

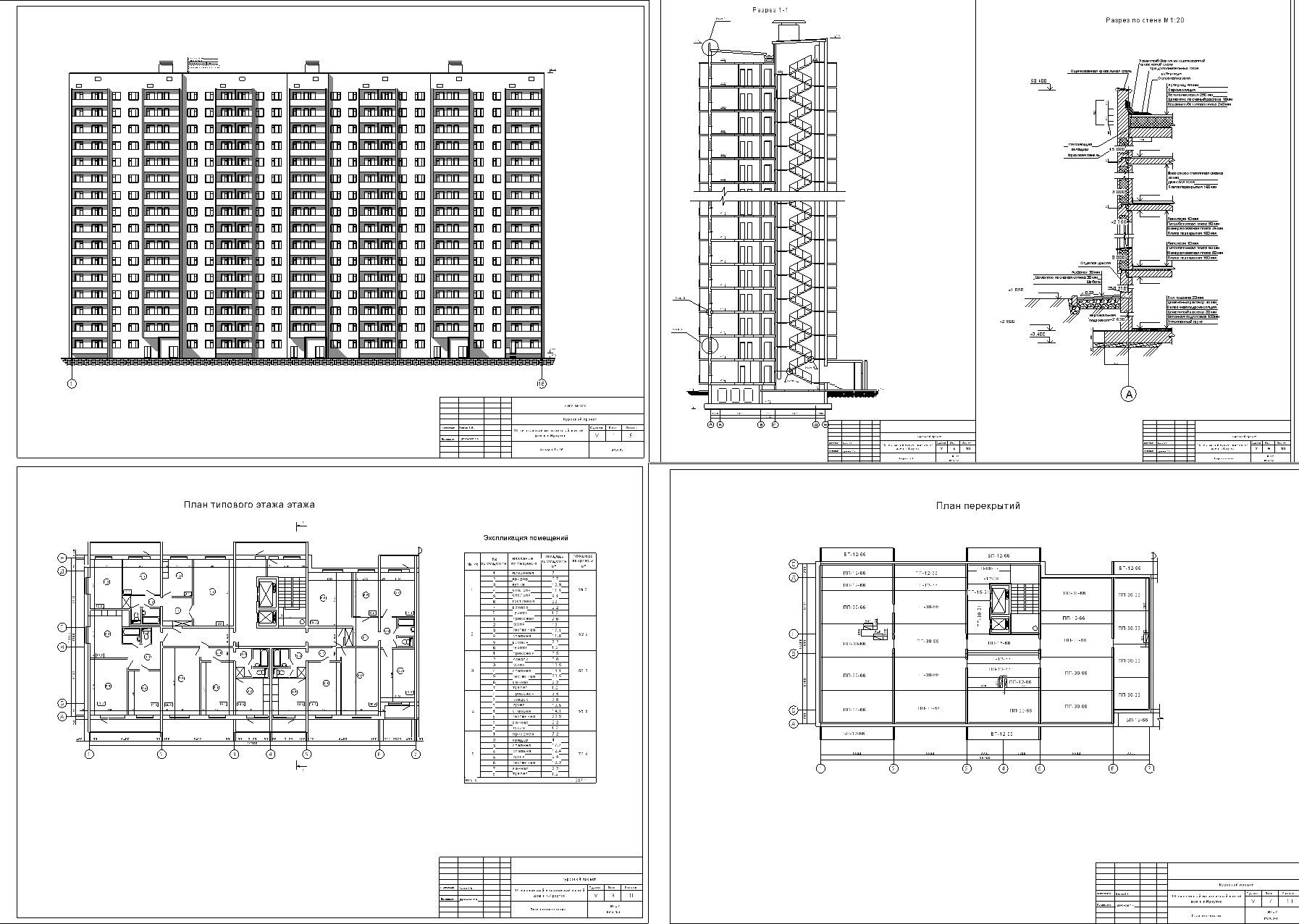

Состав: Фасад, план 1 этажа, план типового этажа, разрез 1-1, план фундамента, план основных вертикальных несущих конструкций, план перекрытий, план кровли, разрез по стене, узлы Язык документа

Софт: AutoCAD 2017

Сайт: www

Файлы:
Многоэтажка.DOC
Многоэтажка.dwg
