Проектрование сборно-монолитных конструкций здания с неполным каркасом и сборно-монолитными перекрытиями

Казанский государственный архитектурно-строительный университет
Кафедра железобетонных и каменных конструкций
Курсовой проект по дисциплине: " Строительные материалы"
На тему Проектирование сборно-монолитных конструкций здания с неполным каркасов и сборно-монолитными перекрытиями"
Казань 2016

Номер задания: 1584
Требуется разработать проект железобетонных конструкций многоэтажного здания с неполным каркасом и сборно-монолитными перекрытиями, выполнить расчеты предварительно напряженной плиты перекрытия, многопролетного неразрезного монолитного ригеля, колонны и фундамента; выполнить их рабочие чертежи и детали узлов сопряжений элементов.
1. Шаг колонн в продольном направлении, м 4,6
2. Шаг колонн в поперечном направлении, м 4,5
3. Число пролетов в продольном направлении 5
4. Число пролетов в поперечном направлении 3
5. Высота этажа 2,7
6. Количество этажей 4
7. Тип конструкции пола 3
8. Тип конструкций кровли 5
9. Врем. нормат. нагр на перекрытие, кН/м2 3
10. Высота полки монолитного ригеля, мм 60
11. Пролет плиты перекрытия, м 4,2
12. Класс бетона монол. констр. и фундамента B25
13. Класс бетона для сборных конструкций B20
14. Класс арм-ры монол. констр. и фундамента A400
15. Класс арматуры сборных конструкций A300
16. Класс предварит.напряг. арматуры A800
17. Способ натяжения арматуры на упоры эл.терм
18. Глубина заложения фундамента, м 1,85
19. Усл. расчетное сопротивление грунта 0,2
20. Район строительства 2
21. Влажность окружающей среды, % 40
22. Класс ответственности здания 2

Содержание:

Этап 1. Общие сведения о сборно-монолитном перекрытии. Компоновка конструктивной схемы здания. Сбор нагрузок
Этап 2. Статический расчет рамы
Этап 3. Расчет монолитного железобетонного ригеля по предельным состояниям первой группы
3.1. Расчет ригеля на прочность по нормальным сечениям
3.2. Расчет железобетонного монолитного ригеля по наклонным сечениям
Этап 5. Расчет сборной железобетонной колонны на действие сжимающей продольной силы со случайным эксцентриситетом и монолитного центрально нагруженного фундамента
5.1. Расчет сборной железобетонной колонны на действие сжимающей продольной силы со случайным эксцентриситетом
Список литературы
Графическая часть содержит:4-х этажное жилое здание с неполным каркасом и сборно-монолитными перекрытиями

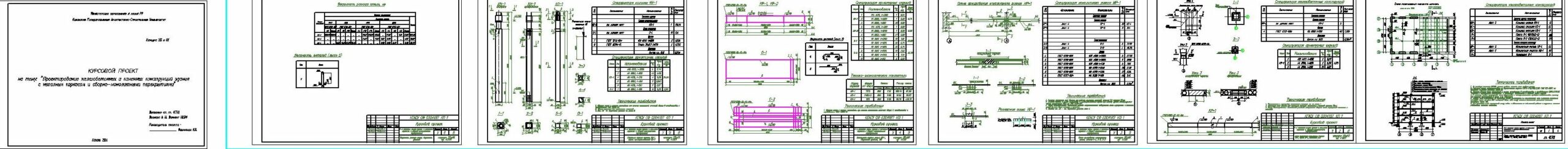

Схема распол. эл-ов каркаса, М1:200, Разрез 1-1, М1:200, Узлы М1:25. (лист1), Схема армирования монолитного участка МУ-1, каркас КР-1, монтажные узлы. (лист 2), Схема армирования монолитного ригеля, сечение 1-1, 2-2, 3-3. (лист 3), Арматурные изделия ригеля МР-1, ведомость деталей, ТЭП. (лист 4), Сборочный чертеж колонны КН-1, каркас пространственный КП-1 (лист 5), Ведомость расхода стали, ведомость деталей (лист 6)

Состав: Схема распол. эл-ов каркаса, М1:200, Разрез 1-1, М1:200, Узлы М1:25. (лист1), Схема армирования монолитного участка МУ-1, каркас КР-1, монтажные узлы. (лист 2), Схема армирования монолитного ригеля, сечение 1-1, 2-2, 3-3. (лист 3), Арматурные изделия ригеля МР-1, ведомость деталей, ТЭП. (лист 4), Сборочный чертеж колонны КН-1, каркас пространственный КП-1 (лист 5), Ведомость расхода стали, ведомость деталей (лист 6) Язык документа
