Производственное здание грузовых автомобилей Скания

Здание имеет прямоугольную форму с размерами в осях 30,0 м х 65,4 м, однопролетное, одноэтажное, с двумя уровнями в административной части, без подвала. Высота до низа несущих конструкций (фермы) 7,0 м в автомойке и ре-монтной зоне, в административной части высота минимального уровня 3,1 м. Высота здания по коньку 10,09 м. Крыша - скатная, типа «сэндвич-панель», с не организованным наружним водостоком. Наружные стены из сэндвич панелей. Цоколь отделан керамогранитом. Окна – поливинилхлоридный армированный профиль с однокамерным стеклопакетом (в ремонтной зоне, автомойке, складской части) и с двухкамерным - в административной части. Двери наружние – стальные. Ворота – промышленые секционные со стандартным подъемом ГК "Door Han". Полы по грунту с полимерным бесшовным покрытием «Полиплан 1001» обладающим высокой стойкостью к воздействию воды, маслам и агресивных сред. Вокруг здания предусмотренна отмостка шириной 1000 мм.

Состав: Конструктивная часть, с пояснительными записками АР,КР Язык документа

Софт: AutoCAD 08

Каталог / Строительство / Проекты домов / Производственное здание грузовых автомобилей Скания

Просмотр файлов

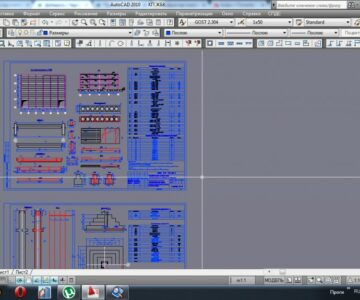

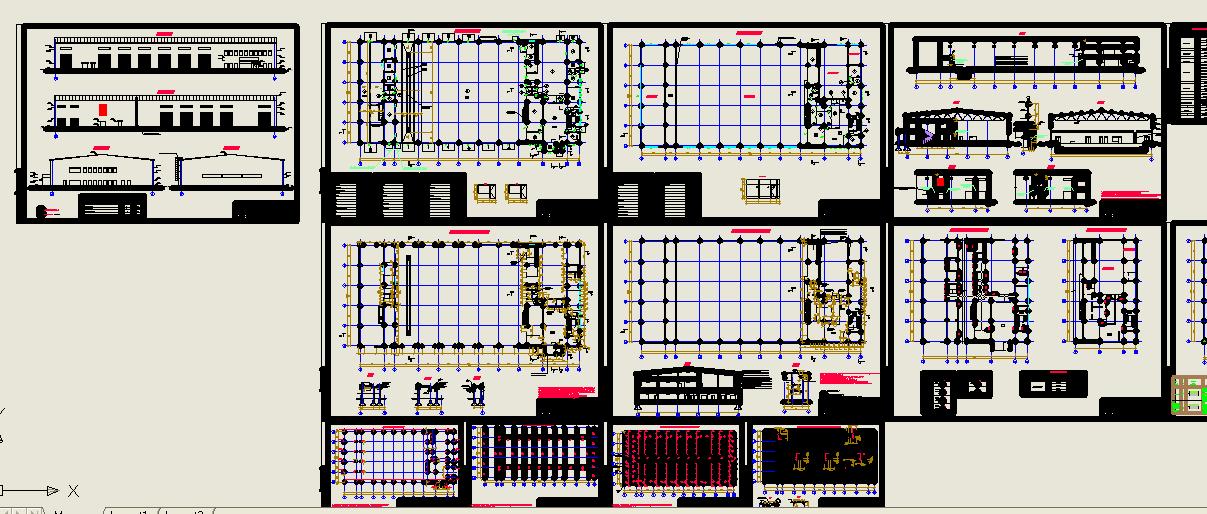

Производственное здание СКАНИЯ - АС.dwg
раздел 3 АР-СКАНИЯ.doc
раздел 4 КР - СКАНИЯ.doc
