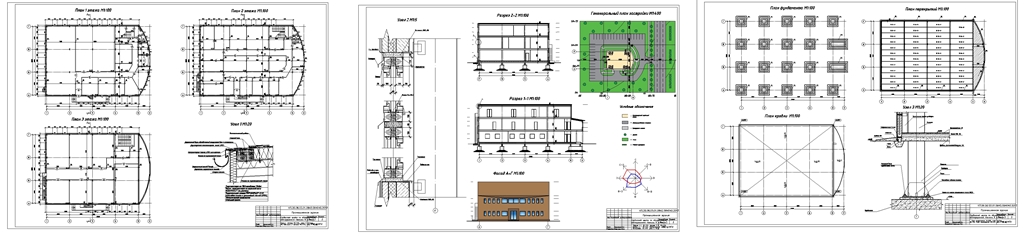

3-этажный сервисный центр по обслуживанию автодорожной техники

Рязанский институт (филиал) Московского политехнического университета
Кафедра архитектуры и градостроительства
Курсовой проект по дисциплине "Архитектура промышленных и гражданских зданий"
На тему: "3-этажный сервисный центр по обслуживанию автодорожной техники"
Рязань 2017

Общая характеристика проекта:
3-этажный сервисный центр по обслуживанию автодорожной техники.

Инженерное оборудование:
Отопление, водоснабжение, канализация, электроснабжение, газоснабжение.
Область применения – город Рязань. Наименее суровые условия температура самой холодной пятидневки - минус 27 С0, глубина промерзания 1,4 м.
Строительные конструкции:
Фундаменты – стаканного типа.
Стены –состоящие из сэндвич-панелей , перегородки монолитные железобетонные.
Перекрытия - сборные многопустотные железобетонные.
Колонны каркаса – металлические.
Колонны фахверка – металлические.
Связи по колоннам – вертикальные металлические крестовые.
Балки – металлические.
Крыша - плоская.
Здание - трехэтажное многопролетное, покрытие железобетонное, с железо бетонным каркасом и с покрытием по прогонам, отапливаемое, с естественной вентиляцией, с совмещенным освещением, со светоаэрационным фонарём, с мостовым кранам, с пролетным размещением опор.
Размеры конструктивных элементов:
Высота этажа – 3,3 м,
Длина здания (по осям) – 27,00 м,
Ширина здания (по осям) – 18,0 м,
Высота здания – 10,35 м.

Здание имеет каркасную стеновую конструктивную схему. Каркас металлический. Несущей конструкцией одноэтажного каркасного промышленного здания служат рамы и связывающие их элементы. Поперечные рамы каркаса состоят из колонн, жестко заделанных в фундамент, и ферм, опираемых шарнирно на колонны каркаса. Продольные элементы каркаса обеспечивают устойчивость каркаса в продольном направлении и воспринимают кроме нагрузок собственной массы продольные ветровые нагрузки, действующие на торцовые стены. К ним относят фундаментные балки, несущие конструкции ограждающей части, покрытия. Также жесткость здания обеспечивают связи жесткости. которые располагаются в каждом продольном ряду колонн у середины каждого температурного блока.
Основные конструктивные элементы несущего остова: фундаменты, фунда-ментные балки, колонны, балки, связи жесткости. Пространственная жёст-кость и устойчивость в продольном и поперечном направлениях обеспечивается жесткостью узлов каркаса, сваркой закладных деталей конструктивных элементов, дисков покрытия. Привязка к модульным разбивочным осям производиться в соответствии со ГОСТ 28984-2011 и размерами конструктивных элементов.
Здание сервисного центра состоит из пролета размерами 18х24. Стены в целях пожарной безопасности выполнены из несгораемых материалов, устраивается естественное освещение. В здании предусмотрены сан узлы.
Здание спроектировано с учетом природно-климатических и национально-бытовых условий.
Ориентация здания принята с учетом климатического пояса из расчета наибольшей инсоляции жилых помещений. Все подсобные помещения имеют искусственное освещение от сети 220 вольт. В кухнях и санузлах предусмотрена установка вентиляционных каналов.
Отделка основных помещений улучшенная.
Преобладающие ветра – западные и юго-западные. Нормативная глубина промерзания грунта 1,4 м.
Здание главным фасадом ориентировано на восток. Отвод поверхностных вод осуществляется по открытой системе со сбросом за пределы участка.
Абсолютная отметка пола здания - плюс 175,5.
На участке предусмотрены: пешеходные дорожки, газоны, насаждения кустарника, парковка. Разрывы между соседними зданиями приняты в соответствии с противопожарными и санитарными нормами.
При проектировании генплана учитывалась важнейшая задача - беречь землю и возможно экономичнее, рациональнее использовать площади за-строек. Однако при этом учитывались также современные требования создания хороших условий быта и отдыха людей.
Технико-экономические показатели генплана
Площадь участка - 4310,0 м2
Площадь застройки - 310,0 м2
Коэффициент застройки (площадь застройки / площадь участка) – 13,9%
Площадь озеленения - 2465 м2
Коэффициент озеленения (площадь зеленых насаждений / площадь участка) -57,19%
Площадь дорожных покрытий – 4207,0 м2

Введение
1 АРХИТЕКТУРНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
1.1ОБЩАЯ ЧАСТЬ
1.2 КОНСТРУКТИВНАЯ СХЕМА ЗДАНИЯ
1.3 ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
1.4 ГЕНЕРАЛЬНЫЙ ПЛАН
2 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЯ
2.1 ФУНДАМЕНТЫ
2.2 КОЛОННЫ
2.3 БАЛКИ
2.4 СТЕНЫ
2.4.1 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ
2.5 ПЕРЕГОРОДКИ
2.6 ПОКРЫТИЯ
2.7 ОКНА, ДВЕРИ
2.8 ЛЕСТНИЦЫ
2.9 НАРУЖНАЯ И ВНУТРЕННЯЯ ОТДЕЛКА
Спецификация сборных ж/б элементов
Спецификация на столярные изделия
Спецификация на двутавровые балки и колонны
Список используемой литературы
