АБК с производственным цехом

Здание состоит из двух блоков, административно- бытового с производственным помещением (блок "А") разделённым м/у собою капитальной кирпичной стеной толщиной 510 мм. и производственного (блок "Б"). Здание блока "А" в осях А - Б двух этажное, в осях Б - В одноэтажное. Здание блока "Б" одноэтажное. Здание бесподвальное, Г-образной конфигурации в плане образованного путём блокировки блоков "А" и "Б". Общие габариты здания в осях - 74,26х60м.

Площадка строительства имеет следующие природно-климатические характеристики:
- климатический район IV-Г;
- расчетная зимняя температура наиболее холодной пятидневки - минус 24°С;
- скоростной напор ветра - 38кгс/м2;
- вес снегового покрова - 50кгс/м2;
- сейсмичность участка строительства - 5 баллов;
Относительная отметка 0,000 соответствует отметке чистого пола перового этажа административной части здания (блок "А") и равна абсолютной отметке - 127.05 м.
Степень огнестойкости блок "А" - II; блок "Б" - IIIа;
Класс здания - II;
Класс долговечности - II;
Класс по функциональной пожарной опасности блок "А" - Ф4.3; блок "Б" - Ф5.1:

Площадь застройки: 2056,1 м2.
Общая площадь: 2207,3 м2.
Полезная площадь: 2067,6 м2
Строительный объем: 16410,0 м3.

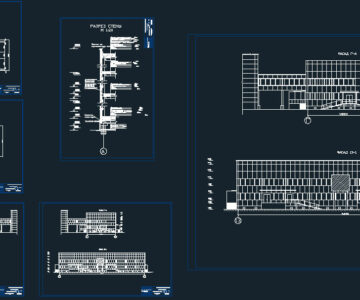

Состав: АР часть, общие данные, фасад, планировка этажей, разрезы, план кровли, ведомость отделки, план стропил. Язык документа

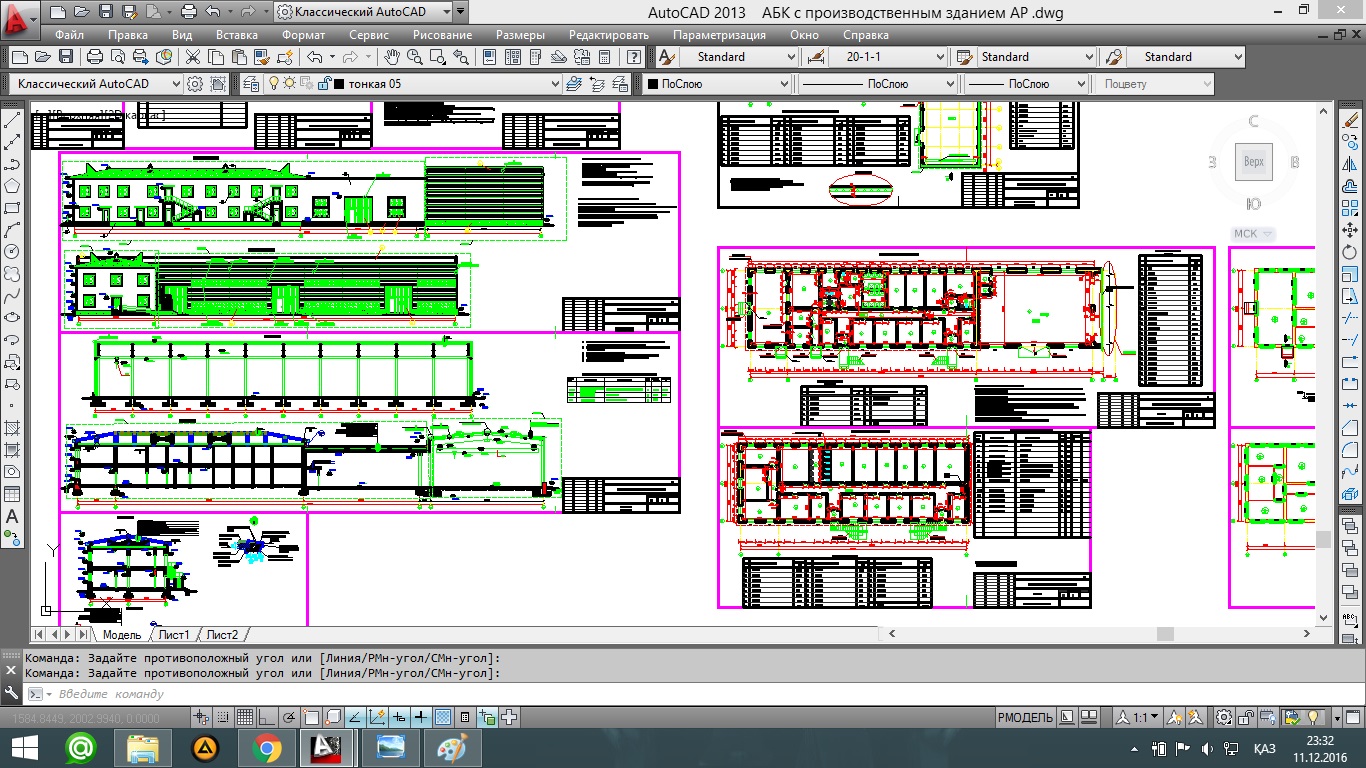

Софт: AutoCAD 2013

Сайт: www

Файлы:
АБК с производственным цехом АР .dwg
