Состав листов графической части проекта (11 листов формата А3):
1. Общие данные
2. План пола и колонн на отм. 0,000; Разрезы 1-1, 2-2
3. Каркас основания

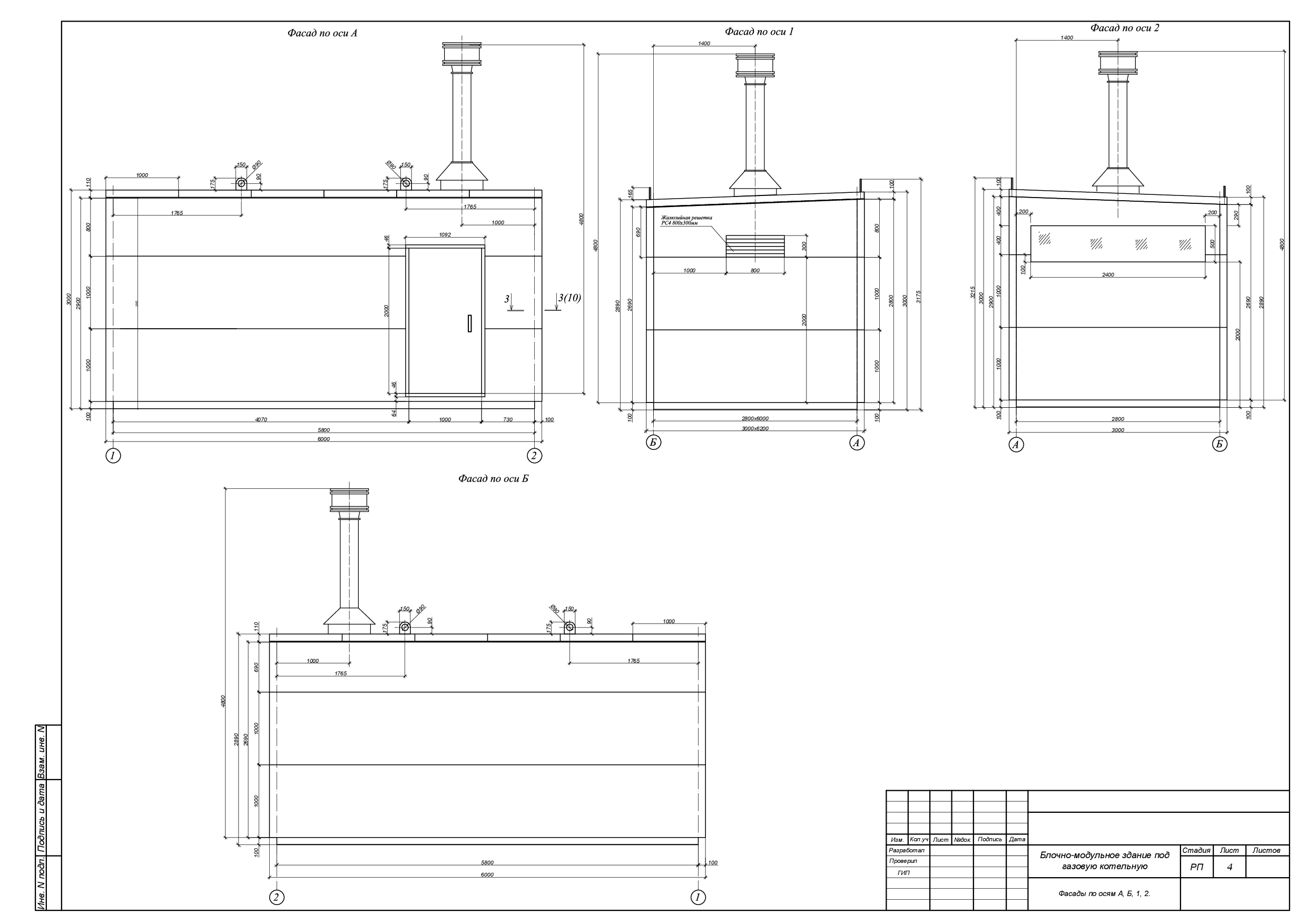

4. Фасады по осям А, Б, 1, 2
5. План раскладки сэндвич-панелей по осям А, Б, 1, 2
6. Каркас котельной по осям А, Б, 1, 2; Узлы 5, 6, 7, 8; Вид А, Б, В, Г
7. План крыши
8. План расположения элементов рамы крыши; Разрез 6-6
9. Узел 9; Вид Д
Спецификация оборудования лист 1
Спецификация оборудования лист 2

Проект разработан на основании задания на проектирование.
Рабочие чертежи строительной части котельной разработаны для строительства в условиях II B климатического района (СНиП 23-01-99*) со следующими характеристиками:
- расчетная зимняя температура наружнего воздуха -28°С;
- нормативный вес снегового покрова 126 кгс/кв.см;
- нормативный скоростной напор ветра 23 кгс/кв.см.
Котельная установка размещается в здании блочно-модульного типа. Здание котельной представляет собой стальную каркасную конструкцию с наружной обшивкой из стеновых сэндвич-панелей. Крыша котельной односкатная,кровельное покрытие кровельная сэндвич-панель.
Габариты здания котельной 6000х3000х3050(без дефлектора)
Уровень ответственности здания - II
Степень огнестойкости - II
Класс конструктивной пожарной опасности - СО
Класс функциональной пожарной опасности - Ф5
Площадь застройки - 18 м²
Площадь общая - 26,85 м²
Строительный объем - 54,9 м³
Помещение котельной установки по взрывной и пожарной безопасности относится к категории "Г" (СНиП II-35-76 "Котельные установки"). Здание котельной относится к II степени огнестойкости (СНиП 21-01-97 таблица 4*).
Для обеспечения требований, предъявляемых категорей производства и степенью огнестойкости, предусмотрены следующие мероприятия:
- теплоизоляция оборудования, трубопроводов выполнена из несгораемых материалов;
- установка пожарной сигнализации и автоматики отключающей горелки и прекращающей подачу топлива в здание котельной при возникновении пожара.
Все сварные швы выполнять ручной дуговой сваркой. Разделка кромок по ГОСТ 5264-80. Подбор электродов по ГОСТ 9466-75. При сварке многослойных швов проводить визуальный контроль промежуточных швов. Сварные швы после сварки зачистить, окалину удалить. По завершению монтажа металлоконструкции огрунтовать в 1 слой грунтовкой ГФ-021 ГОСТ 25129-82 и окрасить в 2 слоя эмалью ПФ-115 ГОСТ 6465-76.
Дефлектор устанавливаем после транспортирования модуля, к месту установки. Отверстие под дефлектор вырезать по месту. Стык между кровельной сэндвич-панелью и узлом прохода дефлектора загерметизировать монтажной пеной "Penoseal NEWGUN". Затем закрыть стык ленточным герметиком "Герлен-ФА".

Состав: АР - Архитектурные решения

Софт: AutoCAD 2010
