Чертеж литейного цеха

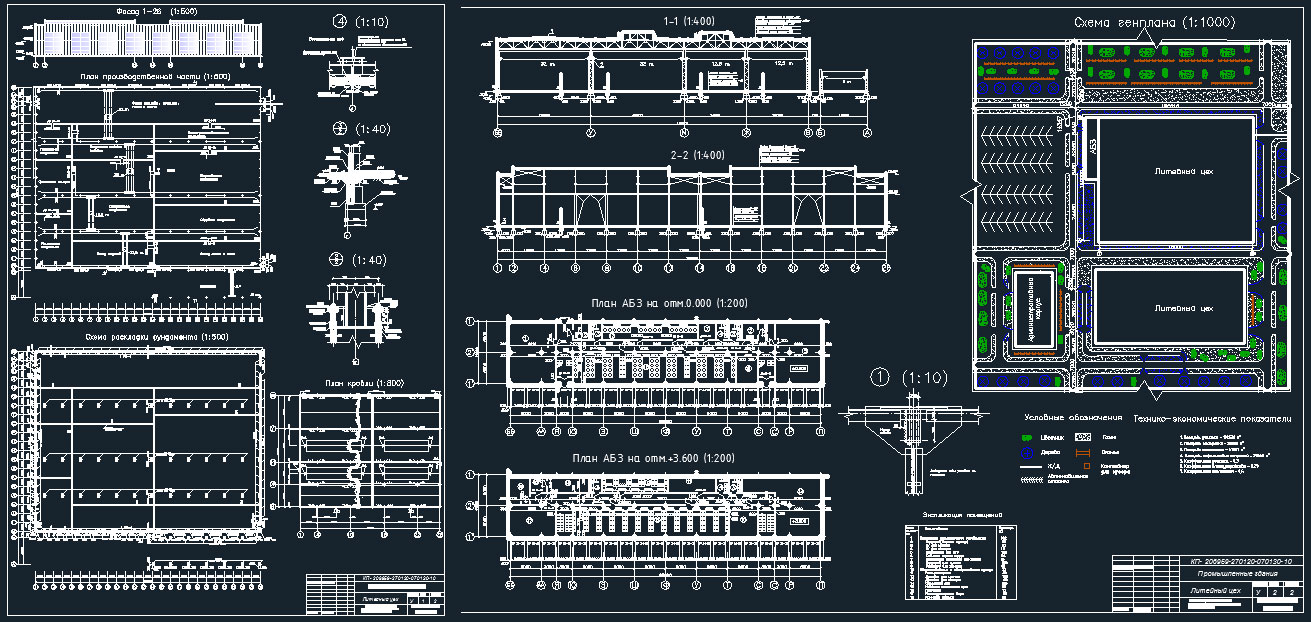

Фасад, план, схема раскладки фундамента, разрез 1- 1, разрез 2- 2, схема генплана, план АБЗ, пояснительная записка

В данной курсовой работе проектируется литейный цех. Цех входит в состав машиностроительного завода и предназначается для производства литых деталей машин.
Металл в виде лома или чушек плавится в печах различного типа. Для плавки чугуна применяют вагранки, а для плавки стали и цветного литья-электрические печи. Вагранки имеют значительную высоту, поэтому устанавливаются площадки на высоте 5-6м.
Технологическая схема строиться следующим образом: Плавильные печи распологаются в среднем пролёте здания, к нему примыкает один или 2 пролёта формовочного отделения, где производиться формовка, сушка, охлаждение и выбивка литья.

Состав: разрез, План, Фасад, ПЗ Язык документа

Софт: DWG

Просмотр файлов
Литейный цех.dwg
пояснилка.doc
