Двухпролетный цех

Кабардино-Балкарский государственный университет
Кафедра "Строительные конструкции"
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему: "Одноэтажное двухпролетное промышленное здание"
Нальчик 2014

В данном проекте рассматривается проект одноэтажного промышленного здания. Произведен расчет поперечной рамы и подбор арматуры. Курсовой проект содержит 7 листов А3 графической части, 21 лист пояснительной записки.

1. Исходные данные:
1. Схема здания – двухпролетный цех
2. Пролеты здания - l2 = 24 м; l1 = 24 м
3. Вид ригеля – арка
4. Шаг колонн - B = 6 м
5. Грузоподъемность мостовых кранов - Q= 15/3 т
6. Высота от пола до уровня головки подкранового рельса - H1=8,3 м
7. Место строительства - г. Смоленск
8. Тип местности – Б
9. Условное расчетное сопротивление основания на грунт - R0=0,2 МПа
10. Ж/б конструкции:
а) с ненапрягаемой арматурой:
тяжелый бетон – В20;
арматурная сталь – А-III, Вр-I;
б) предварительно напряженные:
тяжелый бетон – В40;
класс арматуры – к-7.

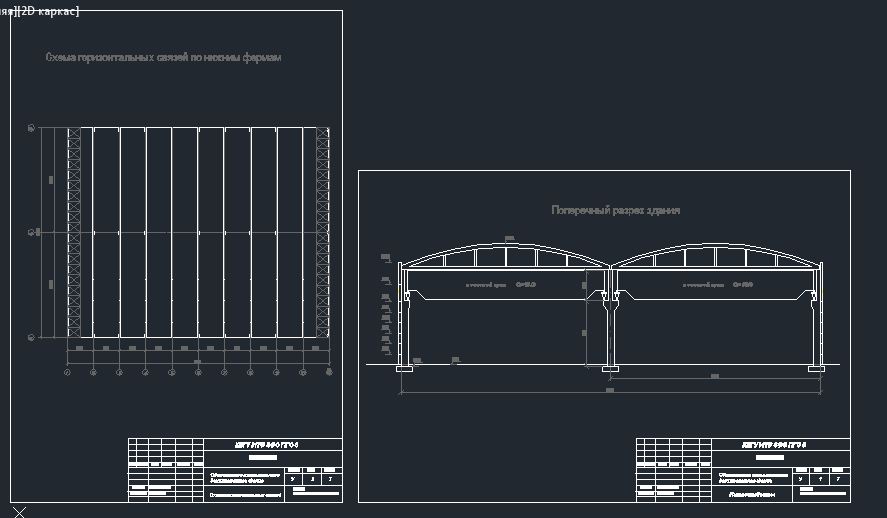

Состав: Поперечный разрез, схема горизонтальных связей, схема вертикальных связей, армирование колонны, армирование фундамента, армирование опорного узла арки, ПЗ Язык документа

Софт: AutoCAD 2013

Просмотр файлов
Новая папка/ЖБК мой.dwg
Новая папка/пояснительная 2.doc
