Промотур КОМПАС v17

Электродный цех

Госуниверситет учебно научно производственный комплекс
Кафедра Городское строительство и хозяйство
Курсовой проект по дисциплине металлоконструкции
на тему Одноэтажное промышленное здание
Орёл 2014

В данном проекте рассматривается проект промышленного здания, проводятся расчёты на устойчивость.
На чертеже промышленное здание без инженерных сетей, используется оно в промышленности.
Задание на курсовой проект
Исходные данные:
Шифр задания 66316145124. По приложению 2 выписываем основные исходные данные.
1. Назначение здания – электродный цех.
2. Кран мостовой электрический грузоподъемностью 1600/320кН.
3. Режим работы крана – 7К.
4. Пролет здания 21 м.
5. Отметка головки рельса Н1 = 17 м.
6. Длина здания 84 м.
7. Место строительства – г.Краснодар, снеговой район II, ветровой район IV СНиП 2.01.07-85* «Нагрузки и воздействия» (карты 1 и 3 приложения 5 СНиП 2.01.07-85* «Нагрузки и воздействия» [3]), расчетная снеговая нагрузка Sg = 1,2 кH/м2, нормативная ветровая нагрузка w0 = 0,48 кH/м2.
8. Класс стали подкрановой балки и колонны – С285.
9. Класс стали фермы – С235.
10. Конструкция фермы – с поясами из тавров
11. Бетон фундамента класса В20.

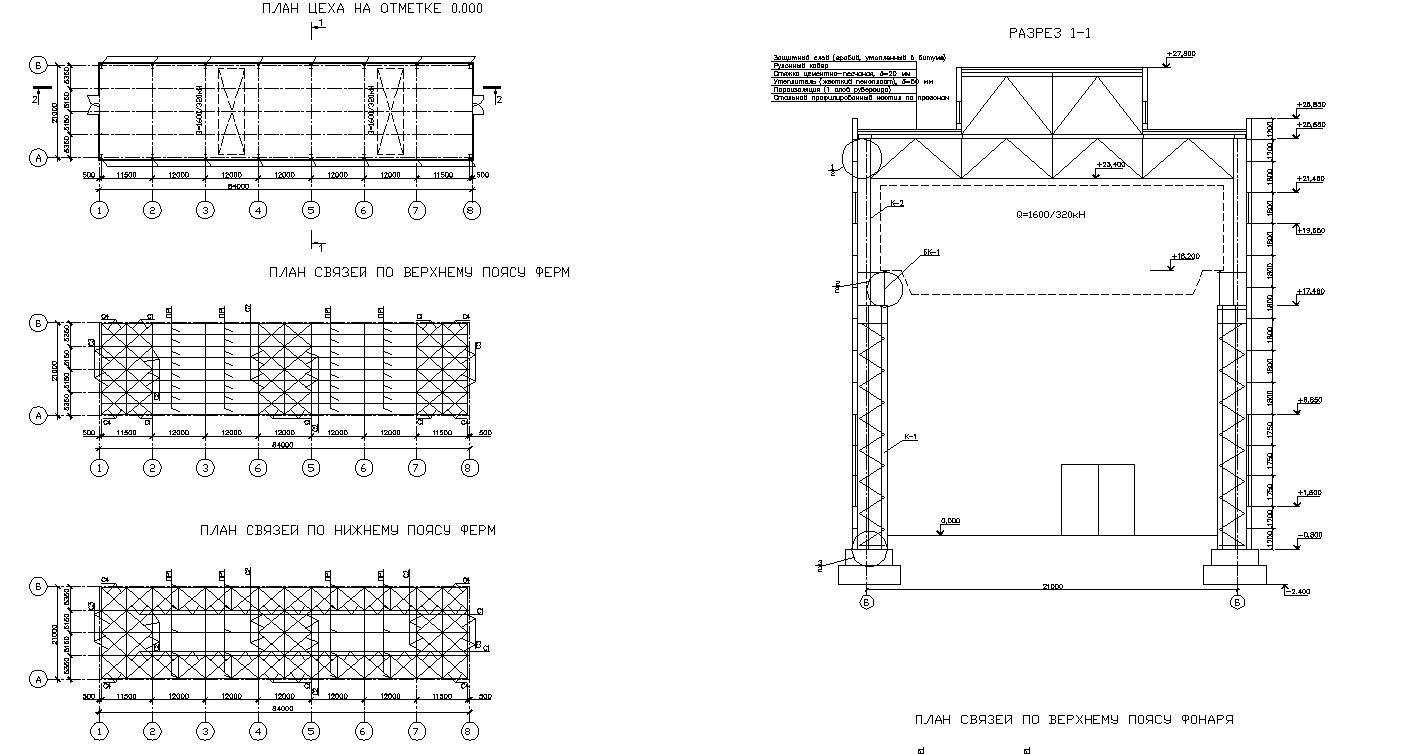

Состав: План цеха, план связей по верхнему и нижнему поясу ферм, план связей по верхнему поясу фонаря, разрезы, Отправочные элементы колонны, узлы, спецификация. Отправочные элементы фермы и подкрановой балки Язык документа
