Каркасное одноэтажное промышленное здание МК КП №2

Национальная Академия Природоохранного и Курортного Строительства
Кафедра МиДК
Курсовой проект по МК №2
Симферополь 2013 год.

В данном курсовом проекте представлены чертежи промздания с металлическим каркасом.
Размеры здания в плане-96х24, шаг колонн-6м, однопролетное
Грузоподъемность кранов-80 т
Отм. головки кр. рельса 12 м
Курсовойпроект содержит 4 листа формата А1 графической части, 79 страниц пояснительной записки, содержащей 37 рисунков, 4 таблицы и 5 источников.

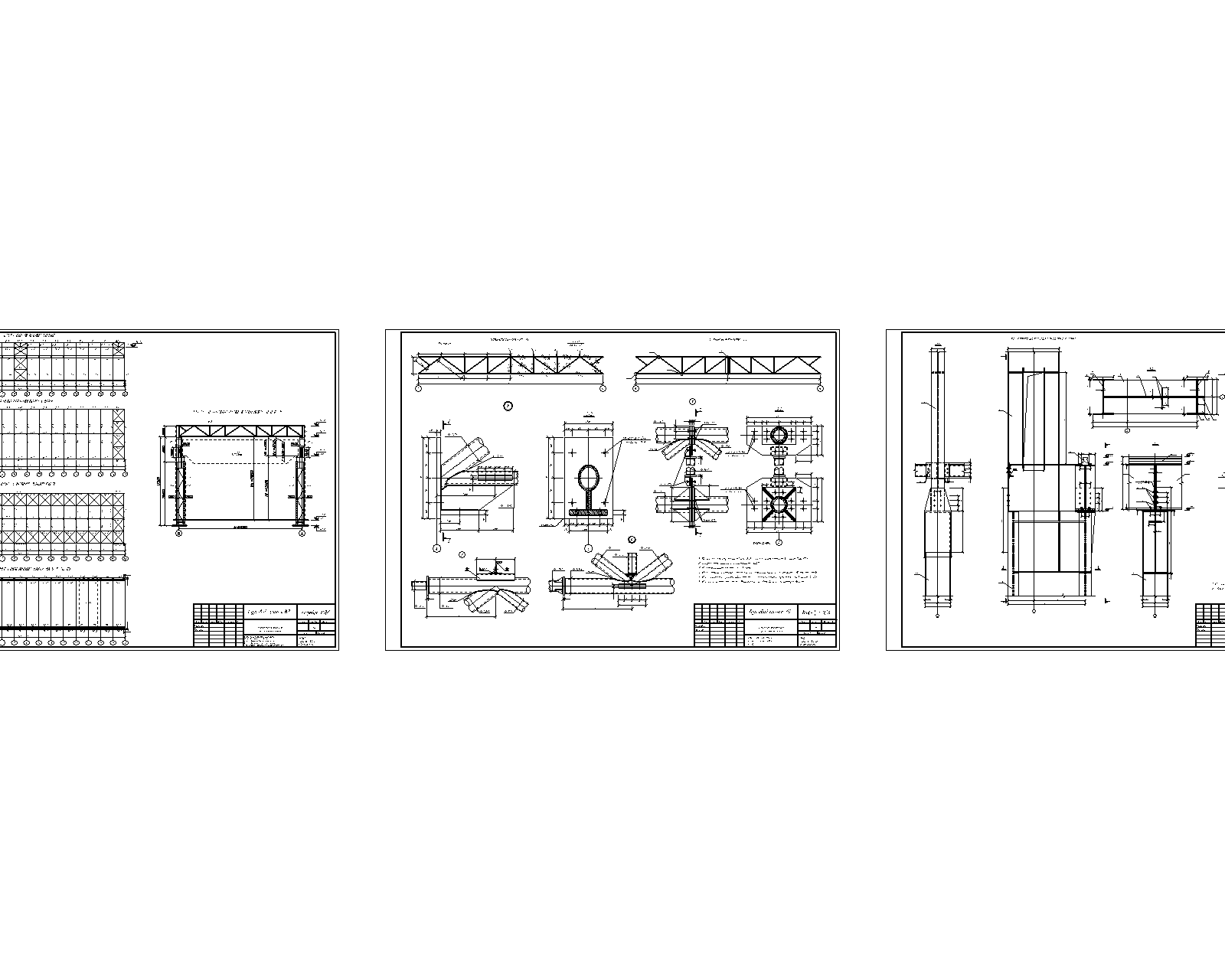

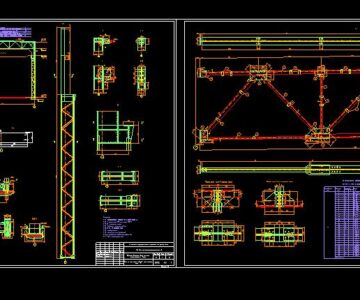

Состав: Лист1: Схема поперечной рамы, схема вертикальных связей, схема связей по верхним и нижним поясам ферм, План колонн и подкрановых балок на отм. 12,4. Лист№2: Геометрическая схема фермы ФС-1, Отправочная марка фермы ФС-1, Узлы 1,2,3,4. Лист№3: Узел сопряжения стропильной фермы с колонной, Узел сопряжения подкрановой балки с колонной, Сечения1-1, 2-2, 3-3, Лист№4: Колонны К-2.1, К-2.2, К-2, Сечения 1-1...11-11, Спецификация Язык документа

Софт: AutoCAD 2011
