Операция Укомплектация-2

Механосборочный цех

«Дальневосточный федеральный университет» (ДВФУ)
Курсовой проект по дисциплине Архитектура гражданских и промышленных сооружений
На тему " Проектирование Механосборочный цех"

В данном проекте Требуется запроектировать промышленное здание – механосборочный цех в г. Владивосток.
Температура внутреннего воздуха +16°С.
Здание состоит из трех блоков: два блока пролетом 18м и длиной 72м и одного блока пролетом 18м и длиной 36м. Общая длина здания – 91м.
Высота до низа несущих конструкций – 8,4м в пролете шириной 18м.
Колонны и стропильные конструкции выполнены из сборного железобетона, плиты покрытия – железобетонные ребристые длиной 6м.
Верхнее освещение промышленного здания осуществляется через зенитные фонари.
Остекление: алюминиевые рамы коробчатого сечения.
Здание снабжено мостовыми кранами грузоподъемностью 2 т.
Курсовой содержит 2 листа формата А3 графической части, 20 страниц пояснительной записки.

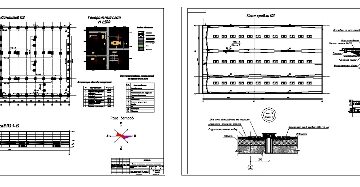

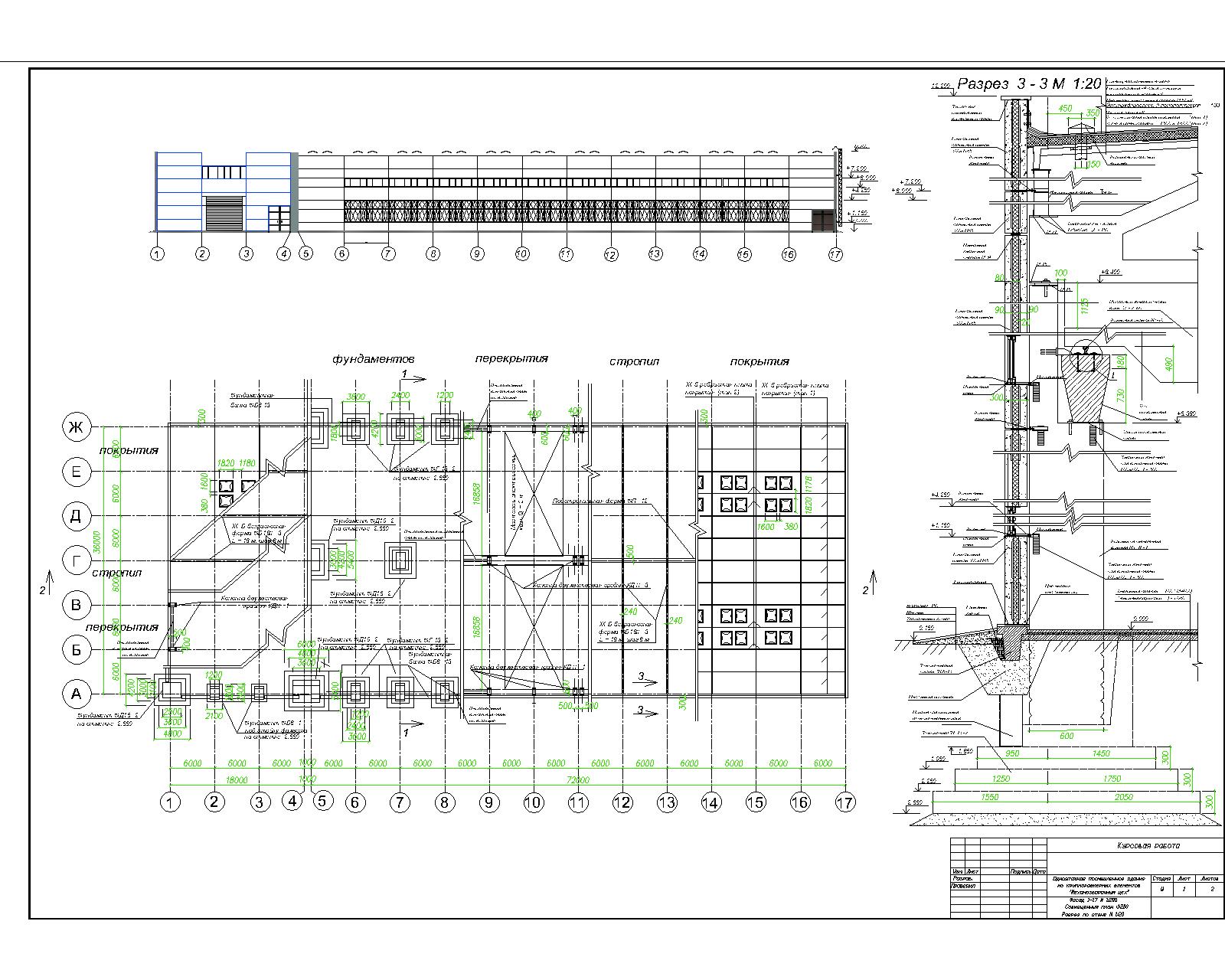

Состав: Фасад 1-17 м-200, Совмещенный план 1-200, Разрез по стене м 1-20, Язык документа

Софт: AutoCAD 13sp2
