Одноэтажное промышленное здание

"Саратовский Государственный Технический Университет
имени Гагарина Ю.А."
Кафедра: ПГС
Курсовой проект
по дисциплине « Железобетонные и каменные конструкции»
на тему "ОДНОЭТАЖНОЕ ПРОМЫШЛЕННОЕ ЗДАНИЕ"
Саратов 2012

Целью курсового проекта является проектирование одноэтажного каркасного промышленного здания. Требуется выполнить компоновку здания с мостовыми кранами, принять систему горизонтальных и вертикальных связей температурного блока, разработать конструктивную схему поперечной рамы, запроектировать ригель, колонну, фундамент.

Исходные данные
Ферма – безраскосная
Пролет здания – 18 м.
Длина здания – 144 м.
Шаг колонн – 12 м.
Грузоподъёмность крана – 50 т.
Отметка верха колонны – 16,8 м.
Район строительства –Москва.
Снеговая нагрузка – 1,8 кПа
Ветровая нагрузка - 0,23 кПа
Условное расчётное сопротивление грунта R=125 кПа

Конструкция кровли:
Рулонная кровля 0,22 кН/м2
Выравнивающий слой цементного раствора , 30мм
Утеплитель из крупнопористого керамзитобетона 180 мм
Швы замоноличивония 0,15 кН/м2

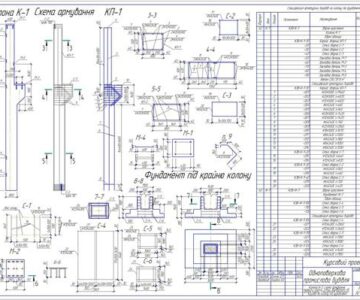

Состав: План,разрез, схема связей, фундамент,спецификация на фундамент Язык документа

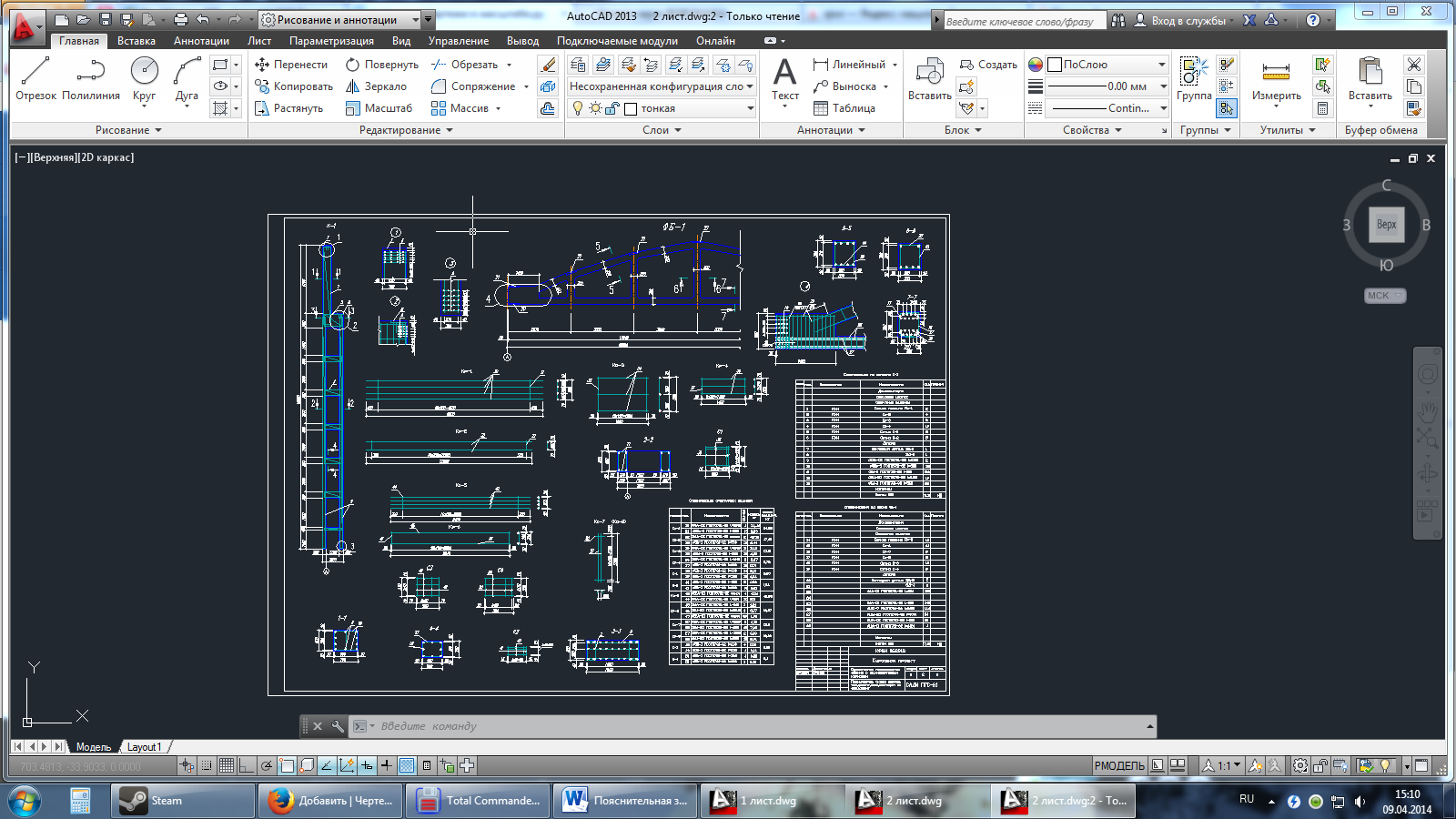

Софт: AutoCAD 2013

Сайт: www

Каталог / Строительство / Проекты домов / Промышленные здания / Одноэтажное промышленное здание

Просмотр файлов
1 ???.dwg
2 ???.bak
2 ???.dwg
Пояснительная записка.doc
