Проект одноэтажного промышленного здания в г. Комсомольск-на-Амуре

Комсомольский-на-Амуре государственный технический университет
Кафедра Кадастра и строительства
Курсовой проект по дисциплине "Архитектура промышленных зданий"
На тему: "Проект одноэтажного промышленного здания"
Комсомольск-на-Амуре 2008

Представлен проект цеха по сборке металлических конструкций, размещенный в одноэтажном трехпролетном здании. Расположен в городе Комсомольск-на-Амуре. Здание занимает площадь - 3480 м . Данный цех входит в состав строительной организации.
Производство металлоконструкций предусматривает следующие основные технологические операции:
• отчистка профилей и листового проката от ржавчины и окалин;
• разметка и нарезка металлических заготовок;
• отчистка металлических заготовок;
• сборка готовой продукции;
• окончательная сварка металлических конструкций;
• грунтовка и окраска металлоконструкций;
Цехи обработки металла и сборки металлоконструкций характеризуются незначительным загрязнением воздушной среды, нормальным температурно-влажностным режимом и небольшими теплопоступлениями от оборудования. Режим работы основных цехов в одну смену.

Здание скомпоновано как прямоугольная секция, состоящая из 3 параллельно расположенных пролетов высотой: два пролета – 19,4 м, один пролет – 20,8 м. Размеры пролетов L=24 м, продольный шаг колоны равен 6 м. По периметру здание занимает 73,1 м в длину, 48,6 м в ширину. Строительный объем здания равен 71554 м .
Один пролёт представляет собой склад листового проката и профилей. Два других цеха по сборке металлоконструкций.
С одного и с другого торца три пролета имеют распашные двупольные ворота. Для проникновения света с двух сторон установлены окна, над каждым пролетом имеется светоаэрационный фонарь.

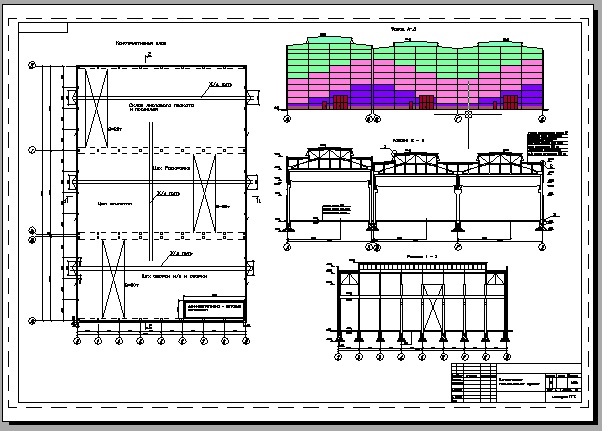

Состав: Конструктивный план, Разрез 1-1, Разрез 2-2; План кровли, план фундамента, план перекрытий; ПЗ Язык документа
