Промышленное здание

Курский монтажный техникум
Промышленное здание ЖБ каркасного типа, однопрлетное, с металлическими фермами, без фонаря, фундамент стаканного типа, размерами в осях 30м*48м. Имеет мостовой кран.

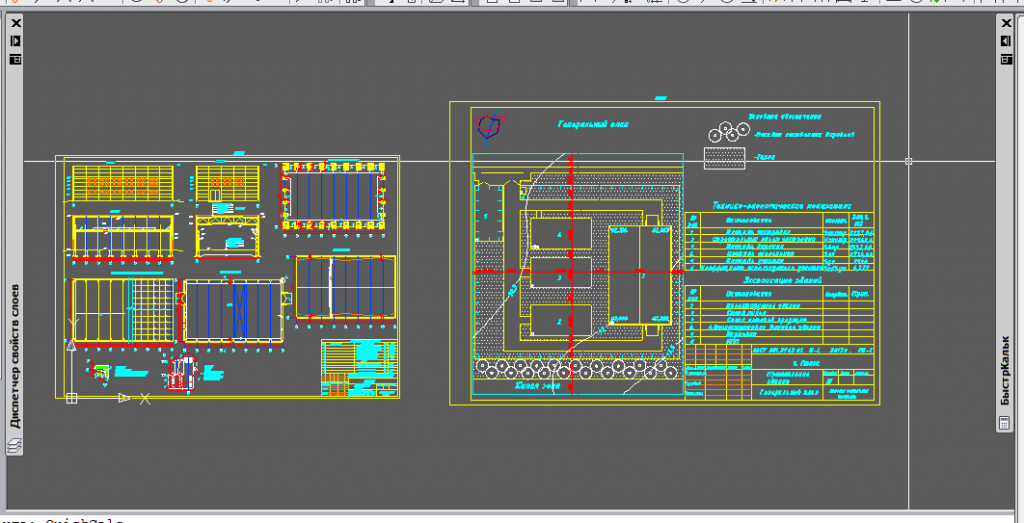

Состав: Генеральный план, Фасад 1-9, Фасад Б-А, Схема расположения фундаментов, Разрез 1-1, Разрез 2-2, Совмещенная схема стропильных конструкций и прогонов,План на отметке 0,000,Схема водоотвода, Узел 1, узел 2 . Язык документа
