Промышленное здание из крупноразмерных элементов

ГрГУ им.Я.Купалы
Кафедра строительных конструкций
КУРСОВОЙ ПРОЕКТ
по дисциплине «Архитектура»
на тему “ Промышленное здание из крупноразмерных элементов ”
Гродно 2013

Тема проекта – ”Одноэтажное промышленное здание из крупноразмерных элементов” строительство данного здания предусмотрено в г. Новогрудок, Республика Беларусь.
Здание состоит из 4 пролетов. Длина здания составляет 78м. Пролёты секций А, Б, В и Г соответственно равны 18м, 18м, 24м и 24м. Высоты секции НА, НБ, НВ и НГ соответственно равны 14,4м, 10,8м, 10,8м и 10,8м. Здание оборудовано двумя мостовыми и двумя подвесными кранами. В секциях А, Б, В и Г грузоподъёмность кранов QА, QБ, QВ и QГ составляет соответственно 20т., 20т., 5т. и 5т. Шаг крайних колонн составляет 6м и шаг средних колонн составляет 12м.

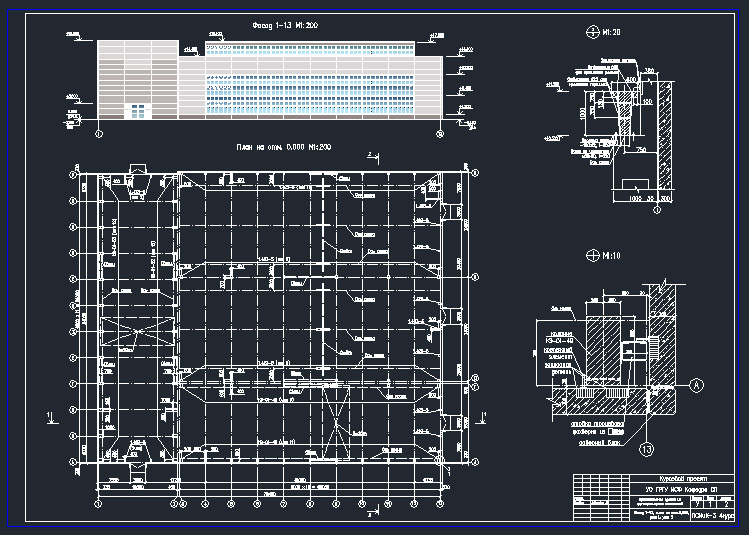

Состав: Пояснительная записка, План здания, фасад здания, разрезы, план кровли и фундамента, конструктивные узлы Язык документа

Софт: AutoCAD 2010

Каталог / Строительство / Проекты домов / Промышленные здания / Промышленное здание из крупноразмерных элементов

Просмотр файлов
Вар 24 Наташа/Наташа архитектура вар.24/Записка вар.24.doc
Вар 24 Наташа/Наташа архитектура вар.24/Титульник .doc
Вар 24 Наташа/Наташа архитектура вар.24/архитектура вар 24.dwg
Вар 24 Наташа/Наташа архитектура вар.24
Вар 24 Наташа
