Склад с тремя пролетами

Строительство здания производственно-складского комплекса в Ленинградской области 18x3*64*10м

1. Исходные данные
1.1. Металлические конструкции запроектированы в соответствии со СП 16.13330.2011 «Стальные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».
1.2. Коэффициент надежности по назначению принят равным 1,0.

2. Конструктивные решения
2.1. Здание производственно-складского комплекса запроектировано в комбинированном каркасе: колонны железобетонные (см.раздел КЖ), элементы покрытия и перекрытий - металлические.
2.2. Шаг колонн по периметру здания принят равным 6,0 м.
2.3. При шаге колонн 18,0 м в уровне покрытия предусмотрены подстропильные фермы.
2.4. Покрытие запроектировано по беспрогонной схеме с основным шагом стропильных ферм равным 4,0 м и профнастилом высотой 114 мм.
2.5. В каждом 18-метровом пролете кровля предусмотрена двускатной с уклоном равным 1,5% и организованным внутренним водоотводом. Уклон кровли обеспечивается наклоном верхнего пояса стропильных ферм.
2.6. Стеновое ограждение предусмотрено из сэндвич-панелей заводского изготовления (см.раздел АР).

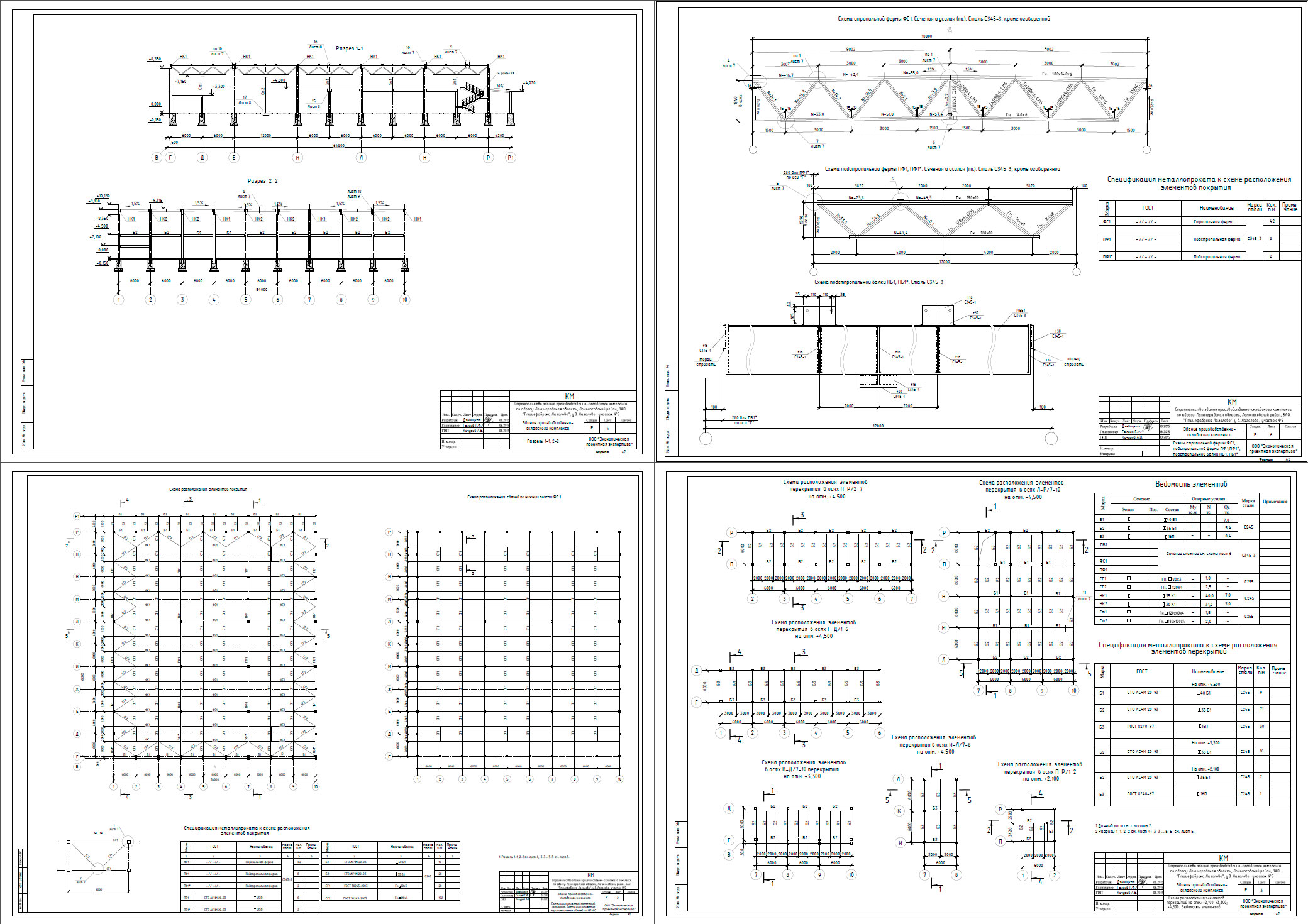

2.7. Стропильные и подстропильные фермы запроектированы с параллельными поясами, нисходящими опорными раскосами и сечением элементов из замкнутых гнутосварных прямоугольных профилей.
2.8. Монтажные стыки верхнего и нижнего поясов стропильных ферм разработаны фланцевыми: верхнего пояса на обычных болтах, нижнего - на высокопорчных.
2.9. Раскрепление верхних поясов стропильных ферм и балок покрытия из плоскости наибольшей жесткости обеспечивается жестким диском профнастила.
2.10. Перекрытия (кроме в осях), предусмотрены в виде монолитной
железобетонной плиты по профнастилу, используемому в качестве остающейся опалубки.
3. Указания по изготовлению и монтажу конструкций.
3.1. Монтаж конструкций должен выполняться по разработанному проекту производства работ (ППР).
При монтаже конструкций покрытия все горизонтальные связи должны своевременно монтироваться последовательно направлению монтажа. Монтаж конструкций стенового ограждения производить после окончания монтажа основных конструкций здания.
3.2. Изготовление и монтаж конструкций производить в соответствии с требованиями:
3.2.1. СП 16.13330.2011 «Стальные конструкции»;
3.2.2.СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций»;
3.2.3. ГОСТ 23118-98 «Стальные конструкции. Технические требования»;
3.2.4. СНиП 3.03.01-87 «Несущие и ограждающие конструкции. Монтаж стальных конструкций»;
3.2.5. «Рекомендации по расчету, проектированию, изготовлению и монтажу фланцевых соединений стальных строительных конструкций», М. 1988 г;
3.2.6. «Рекомендации и нормативы по технологии постановки болтов в монтажных соединениях металлоконструкций», Москва, ЦНИИПСК, 1988 г;
3.2.7. «Руководство по проектированию стальных конструкций из гнутосварных замкнутых профилей», ЦНИИПСК, Москва 1978 г;
3.2.8. ГОСТ21779-82. «Система обеспечения точности геометрических параметров в строительстве. Технологические допуски».
3.2.9. «Руководство по проектированию, изготовлению и сборке монтажных фланцевых соединений стропильных ферм с поясами из широкополочных двутавров», М. 1982 г.
3.3. Сборка стропильных ферм и отдельных деталей (пояса ферм с фланцами, деталями крепления) должна производиться на заводе-изготовителе в жестких кондукторах.
При изготовлении ферм выполнять их общую сборку и индивидуальную маркировку отправочных элементов.
3.4. Сборку фланцевых соединений производить в соответствии с п.4.2.5.
3.5. Торцы верхнего пояса стропильных ферм в монтажном стыке строгать, примыкающие к торцам пояса поверхности фланцев фрезеровать.
3.6. При устройстве заводских стыковых швов по длине элементов ферм с сечением из замкнутых гнутосварных профилей, сварные стыки выполнять на остающейся подкладке равнопрочными основному металлу. Все стыковые сварные швы выполнять с физическим контролем
качества шва. Устройство заводских стыковых швов в растянутых элементах не рекомендуется.

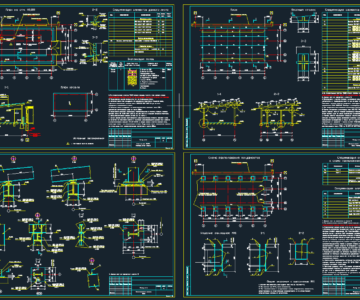

3.7. В настоящем проекте даны эскизы сварных швов соединений решетки с поясами ферм.
Неоговоренные сварные швы принимать катетом равным 1,2 толщины, наименьшей из стыкуемых элементов.
3.8. Все высокопрочные болты М24 устанавливать с предварительным натяжением на усилие равное 24,3 тс.
3.9. Для фланцев применена сталь С345-3 по ГОСТ 27772-88*. Сталь для фланцев должна подвергаться на металлургическом заводе испытанию на статическое растяжение в направлении толщины проката по методике, изложенной в приложении 8 "Рекомендации по
расчету, проектированию и монтажу фланцевых соединений стальных строительных конструкций" (М. 1989г, ЦНТИ ММСС СССР с дополнениями и изменениями от июля 1990г).
