Операция Укомплектация-2

Станкостроительный завод

ЮЗГУ Промышленное и гражданское строительство
Основы архитектуры и строительных конструкций
Промышленное здание.

Данная курсовая работа выполнена на основании задания на проектирование. Чертежи и пояснительная записка
Проектируемое здание в плане представляет собой прямоугольник, длинной - 72. м, шириной – 54м, размеры в осях 1-13-72м, А-Е 54 м. Здание имеет 2-а этажа, высота первого этажа 7,2 м., второго 14,4м. Общая высота здания 16,8м в осях А-Е. Тип конструктивной схемы - здание с полным каркасом, с поперечным расположением ригелей. Все конструкции каркаса - железобетонные. Наружные стены проектируемого здания выполнены из навесных панелей «сэндвич».

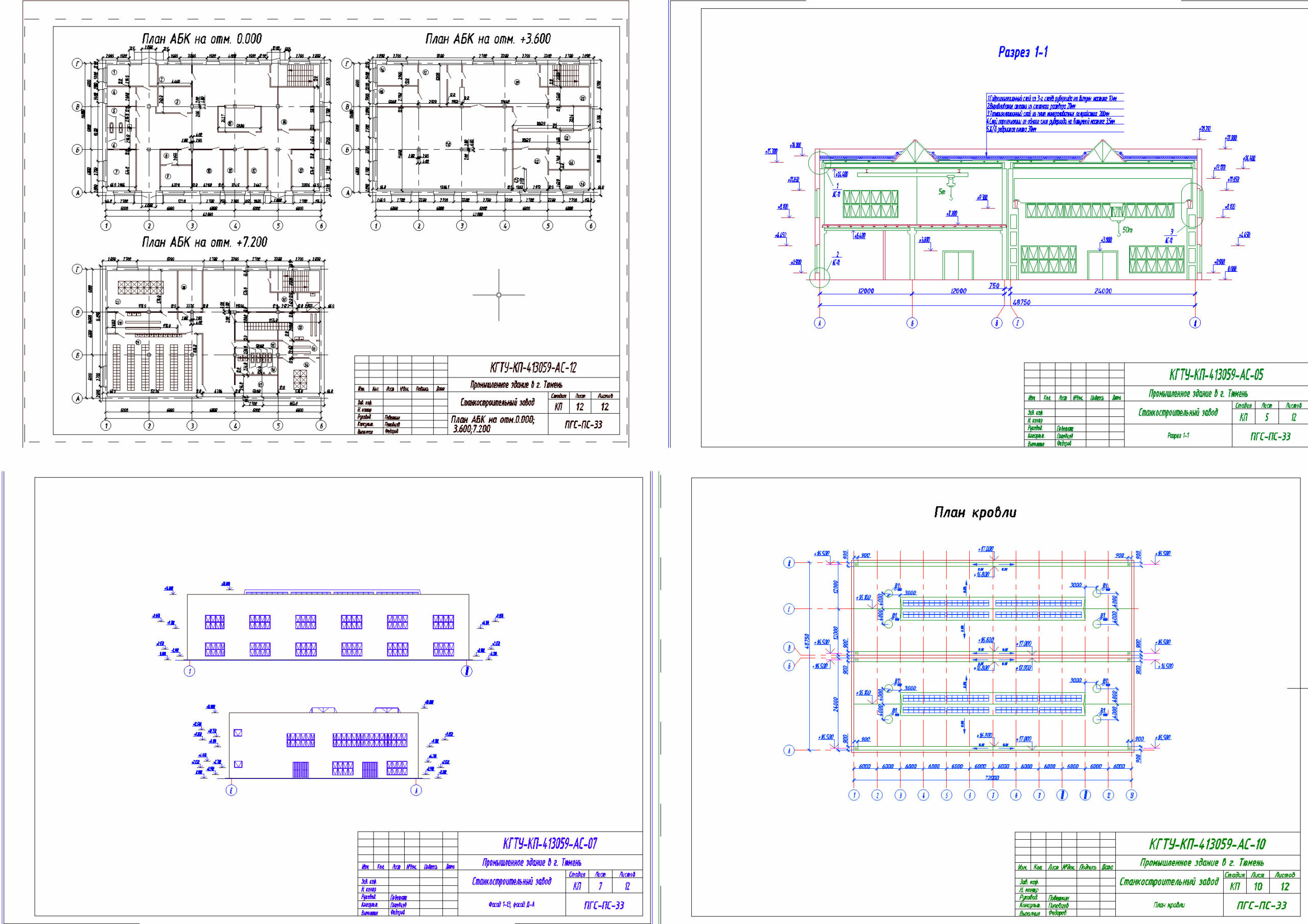

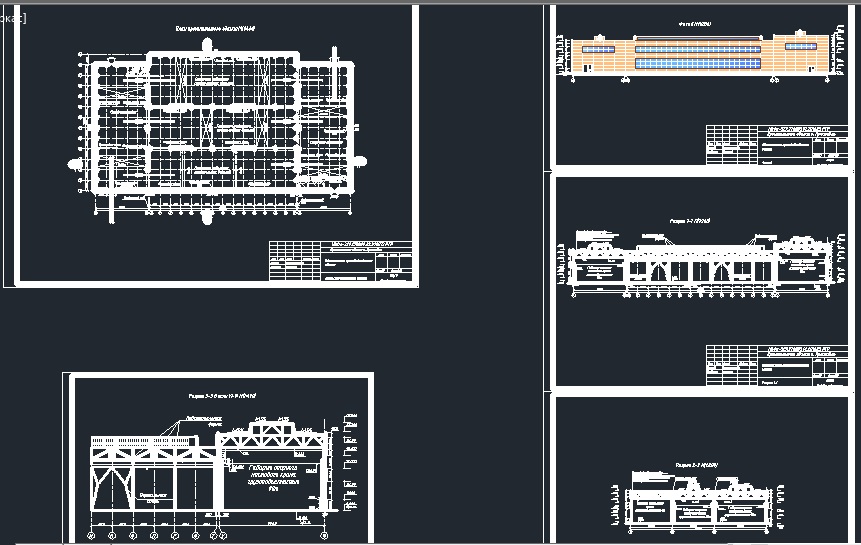

Состав: генплан, план АБК, планы этажей, план кровли, план перекрытия, разрезы, план фундаментов, узлы, фасады, эксликация, спецификация элементов Язык документа

Софт: AutoCAD 2011

Просмотр файлов
Станкостроительный завод/Пояснительная записка/Ведомость.dwg
Станкостроительный завод/Пояснительная записка/пояснительная записка Димона.doc
Станкостроительный завод/Пояснительная записка/Содержание.doc
Станкостроительный завод/Пояснительная записка/Содержание2ДК.doc
Станкостроительный завод/Пояснительная записка/Спецификация..dwg
Станкостроительный завод/Пояснительная записка/Титул.doc
Станкостроительный завод/Пояснительная записка/Экспликация АБК(продолжение).dwg
Станкостроительный завод/Пояснительная записка/Экспликация АБК.dwg
Станкостроительный завод/Чертежи/АБК чистовик.bak
Станкостроительный завод/Чертежи/АБК чистовик.dwg
Станкостроительный завод/Чертежи/Ген.план..bak
Станкостроительный завод/Чертежи/Ген.план..dwg
Станкостроительный завод/Чертежи/Ген.план..frw
Станкостроительный завод/Чертежи/Кровля.dwg
Станкостроительный завод/Чертежи/перекрытие..dwg
Станкостроительный завод/Чертежи/План плит покрытия..dwg
Станкостроительный завод/Чертежи/план фун..dwg
Станкостроительный завод/Чертежи/Планы.dwg
Станкостроительный завод/Чертежи/разрез 1-1..dwg
Станкостроительный завод/Чертежи/Разрез 2-2.dwg
Станкостроительный завод/Чертежи/УЗЛЫ..dwg
Станкостроительный завод/Чертежи/фасады..dwg
Станкостроительный завод/Пояснительная записка
Станкостроительный завод/Чертежи
Станкостроительный завод
