Термический цех

Мариупольский строительный колледж
курсовой проект по дисциплине "Строительные конструкции"
на тему "Термический цех"
2012

В данном проекте рассматривается архитектурно-строительные решения по строительству термического цеха. Курсовой проект состоит из графической части (2 листа формата А1) и пояснительной записки на 27 листах. Проектируемое здание «Термический цех» имеет размеры в осях 36x84м: Характеристика здания:
- по отрасли народного хозяйства - промышленное;
- по этажности - одноэтажное;
- по классу - II;
- по долговечности - II;
- по огнестойкости - II;
- по расположению опор - здание 2-х пролетное:
- пролет №1- ширина 18м, сетка колонн 6x6м;
- пролет №2- ширина 18м, сетка колонн 6x6м;
- по наличию и виду подъёмно-транспортного оборудования - здание оборудовано мостовыми кранами, грузоподъемностью 10т в пролетах №1,2;
- по способу застройки - павильонного типа;
- по системе отопления - отапливаемое;
- по наличию и виду фонарей:
- в пролете №1 - светоаэрационные фонари,
- в пролете №2 -зенитные фонари,
- по виду покрытия - скатное,
- по виду водоотвода с крыши - с внутренним водостоком
- по виду окон и остекления -чередование стен и окон ;
Параметры здания:
- шаг колонн крайних - 6м, средних - 6м;
- проектная высота (высота до низа несущих конструкций покрытия) -10,8м;
- полная высота здания - 16,94м
- ширина пролета 18+18=36м;
- длина здания - 84м.

Конфигурация плана здания.
- Конструктивный тип здания - каркасное,
- Материал основных конструктивных элементов - железобетон;
- Пространственная жесткость здания обеспечивается заделкой колонн в фундаменты, сопряжением колонн и стропильных конструкций между собой, сопряжением и анкеровкой плит перекрытия между собой и с балками.
В здании запроектированы входы и выходы в количестве 4-х ворот. В воротах для прохода устроены калитки высотой 2,1м.

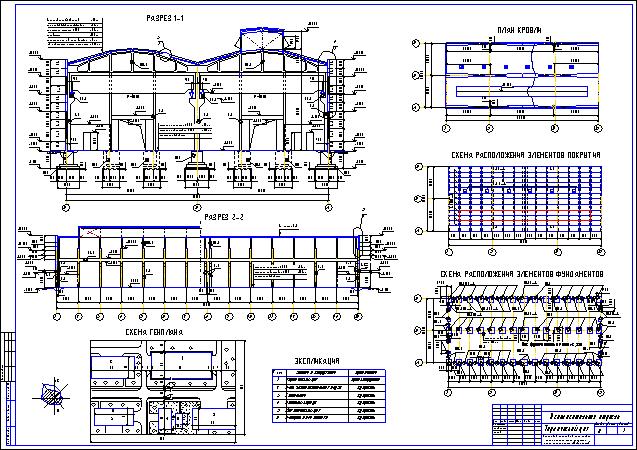

Состав: ПЗ, лист 1 (Разрез 1-1, разрез 2-2, план кровли, схема расположения покрытия, схема расположения фундаментов), лист 2 (Фасад 1-15, фасад А-В, план на отм.0,000, узлы), ПЗ Язык документа

Софт: КОМПАС-3D V11

Просмотр файлов
Термический цех/Термический цех - пояснительная записка.doc
Термический цех/Термический цех (марка АС) лист 1.cdw
Термический цех/Термический цех (марка АС) лист 2.cdw
