Цех железобетонного завода

Стерлитамакский колледж строительства, экономики и права. Строительство и эксплуатация зданий и сооружений. Курсовой проект по дисциплине "ПМ01 Р1 МДК01.01 учас.в проекКП". На тему "Промышленное здание". Стерлитамак 2013г.

В данном проекте рассматривается проектировка промышленного здания, а если быть точнее, то Цеха железобетонного завода с пристройкой АБК.
1.1 Исходные данные
Проектируемое здание – Цех железобетонного завода
Район строительства – Башкортостан, Стерлитамак
Глубина промерзания грунтов – 1,8м
Наименование грунта в основании - супесь
Условное давление грунта – 0,25 МПа
Материал стен – керамзито-бетон
Плотность материала стен р =1600кг/м3
Толщина стен – 300 мм
Материал утеплителя стен – минераловатные плиты
Плотность утеплителя стен – 75кг/м3 ПП75 по ГОСТ 95.73-82
Толщина утеплителя -150мм
Расчетная зимняя температура наружного воздуха наиболее холодных
суток обеспеченностью 0,92 - -39 0С
Расчетная зимняя температура воздуха наиболее холодной пятидневки
обеспеченностью 0,92 - -36 0С
Снеговой район - V
Нормативная снеговая нагрузка – 2,24кПа
Ветровой район - III
Нормативная ветровая нагрузка – 0,38 кПа
Класс здания - II
Степень долговечности - II
Степень огнестойкости - II
Начало строительства - май

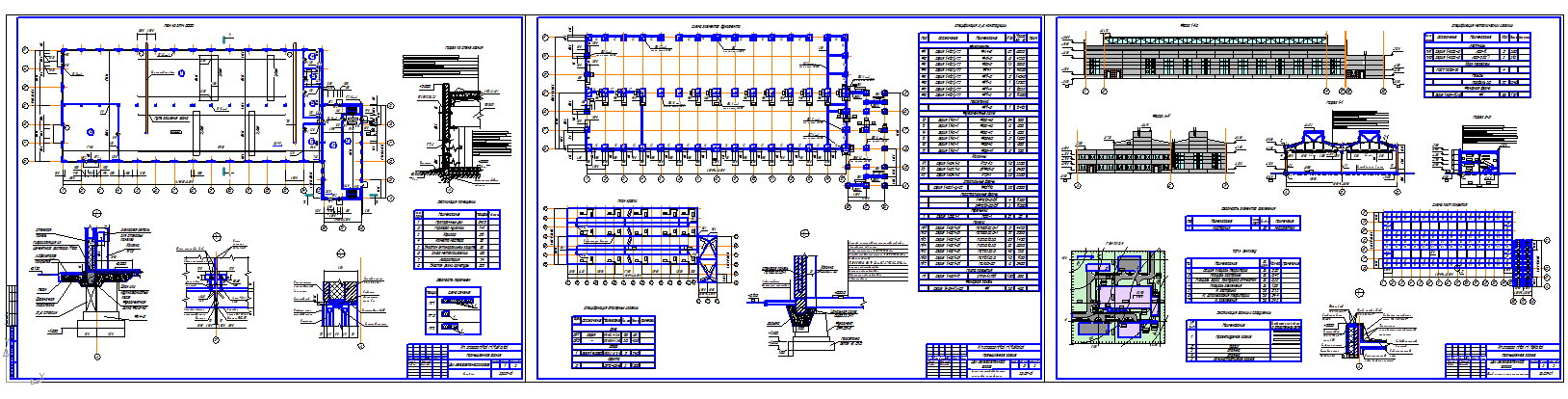

Состав: План, генплан, схема элементов фундаментов, план кровли, схема плит покрытия, спецификации, узлы, 2 фасада и 2 разреза. ПЗ Язык документа

Софт: Компас-3D 13 SP1

Сайт: www

Просмотр файлов
Содержание.docx
Курсовая раббота по ПМ01 Р1 МДК01.01.cdw
Пояснительная записка к промышленному зданию.docx
