Завод по производству железобетонных изделий (план завода, разрез, ген план, технологическая схема производства)

Карагандинский государственный технический университет
Кафедра строительных материалов и изделий
Дипломная работа на тему: "Завод по производству железобетонных изделий из керамзитобетона"
Караганда 2013

Завод по производству железобетонных изделий из керамзитобетона в г. Усть-Каменногорск, мощностью 40 000 метров кубических в год.
Агрегатно поточный способ производства рассчитанный на производство стеновых панелей и плит перекрытия. Способ тепловой обработки - ямная пропарочная камера. Содержит пять листов формата А1 графической части и 10 страниц пояснительной записки (включая 6 рисунков, для архитектурной части).

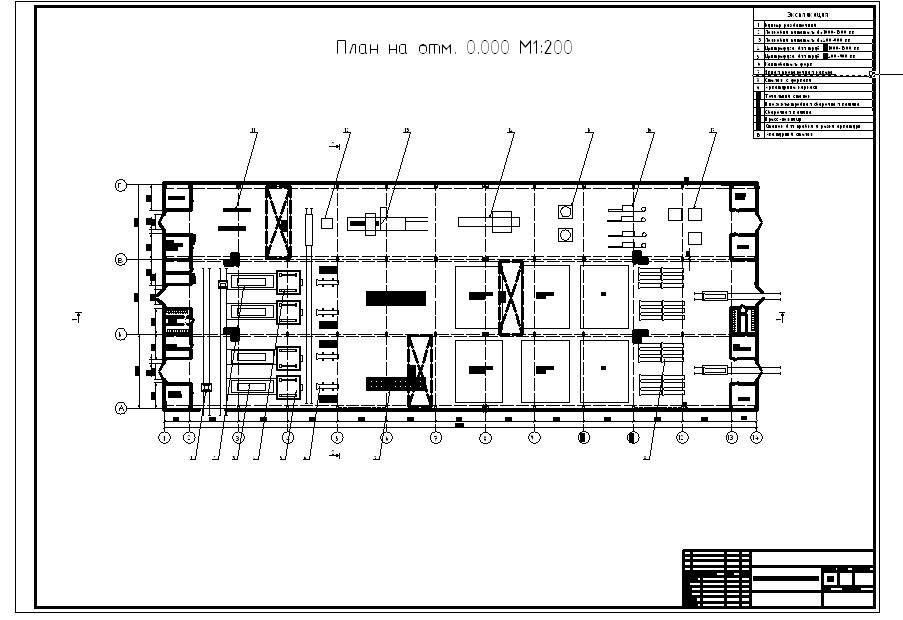

Состав: План завода на отметке 0.000; Разрезы (продольный М1:200, поперечный М1:100); Рабочий чертеж основного изделия выпускаемого заводом (плита перекрытия); Ген. план завода; Технологическая схема производства. Язык документа

Софт: AutoCAD 2007

Каталог / Строительство / Проекты домов / Промышленные здания / Завод по производству железобетонных изделий (план завода, разрез, ген план, технологическая схема производства)

Просмотр файлов
для сайта.dwg
пояснительная.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
