Здание управления птицефабрики

Чайковский технологический институт
Кафедра Технология и организация строительного производства
Курсовой проект по дисциплине "Архитектура промышленных зданий"
На тему "Здание управления птицефабрик".
Чайковский 2006

Данным проектом представлено здание управления птицефабрики, которое включает в себя административные, санитарно-технические, бытовые помещения и помещения для приёма пищи. Так же имеется кирпичный пристрой под га-раж и подсобные помещения.
Курсовой проект содержит 3 листа формата А1 графической части, 23 страницы пояснительной записки. В данном проекте административный корпус – трехэтажное здание, возводится по каркасной схеме. Каркас применяют железобетонный. Проектируемое здание - двухпролетное, простой формы в плане, без крано-вого оборудования. Размеры здания в плане 3012 м.
Конструктивная система здания – каркасная. Здание имеет полный каркас, состоящий из колонн и поперечно расположенных ригелей.
Поперечный пролет составляет 6 м. Пролетом называется внутренний объем, огра¬ниченный двумя рядами колонн и торцовыми стен¬ками.
Число этажей – 3, с высотой этажа 3,3 м.
Из проектируемого промышленного здания имеется 4 непосредственных выхо-дов на улицу на первом этаже (1 через ворота и 3 через двери).

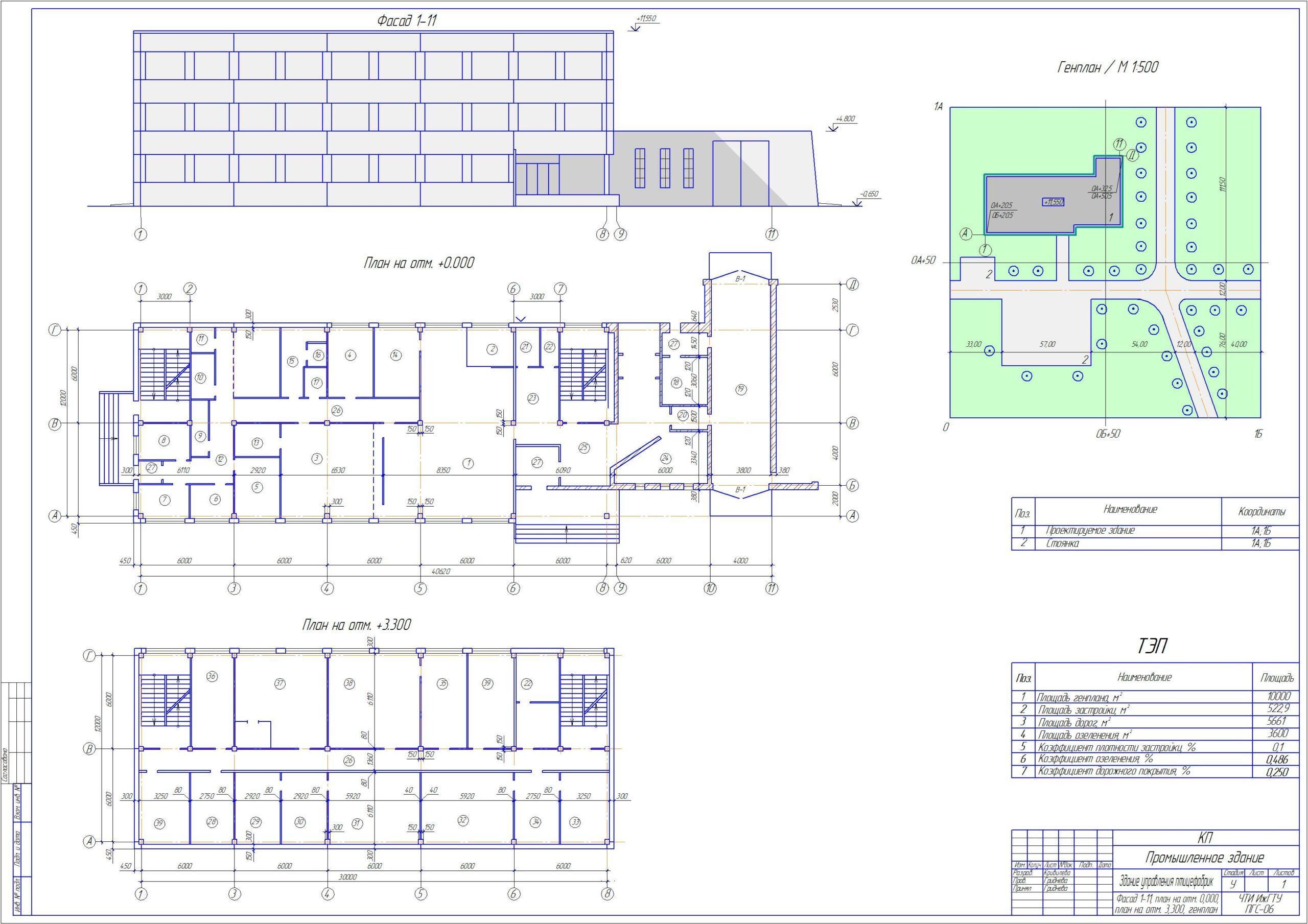

Состав: Фасад 1-11, план на отм. 0,000, план на отм. 3,300, генплан, план кровли, план фундаментов. разрез стены. Язык документа

Софт: КОМПАС-3D 12

Каталог / Строительство / Проекты домов / Промышленные здания / Здание управления птицефабрики

Просмотр файлов
Здание управления птицефабрик/1 лист(Кривилева Катя)(2009).cdw
Здание управления птицефабрик/2 лист(Кривилева)(2009).cdw
Здание управления птицефабрик/3 лист(Кривилева)(2009).cdw
Здание управления птицефабрик/~$аписка.doc
Здание управления птицефабрик/~$лист(Кривилева Катя)(2009).cd~
Здание управления птицефабрик/Архи пром 1.bak
Здание управления птицефабрик/Архи пром 2.bak
Здание управления птицефабрик/Чер.bak
Здание управления птицефабрик
Здание управления птицефабрик/Записка.doc
