Типовой проект: Мансардный одноквартирный пятикомнатный жилой дом

Белгородский государственный технологический университет им. В.Г. Шухова
Кафедра архитектуры и строительства
Расчетно-графическое задание по дисциплине "архитектура"
На тему: Типовой проект мансардного одноквартирного пятикомнатного жилого дома для индивидуальных застройщиков со стенами из местных строительных материалов (144-16-148.91)
Белгород 2012

Конструктивное решение:
Конструктивная схема - с поперечными несущими стенами
Фундаменты - ленточные бутобетонные
Стены наружные - кирпичные облегченной кладки
Перегородки - кирпичные
Крыша - чердачная стропильной конструкции
Район строительства - город Белгород
Технико - экономические показатели:
Жилая площадь - 86.0 м2
Общая площадь - 131.74 м2
площадь застройки - 149.8 м2

В работе содержится 8 чертежей формата А1

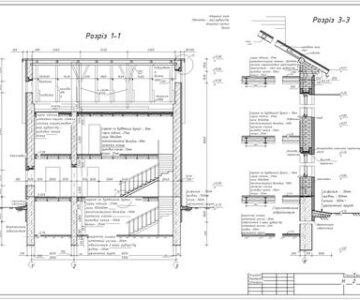

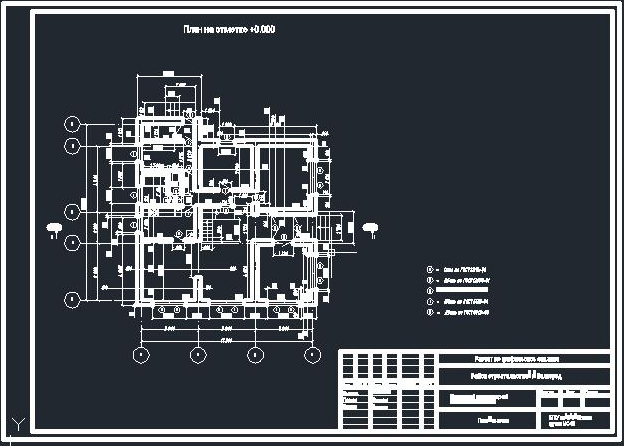

Состав: Фасад, разрез 1-1, план 1го этажа, план мансарды, план перекрытий, план кровли, схема расположения элементов фундамента, лист с общими данными Язык документа

Софт: AutoCAD 2011
