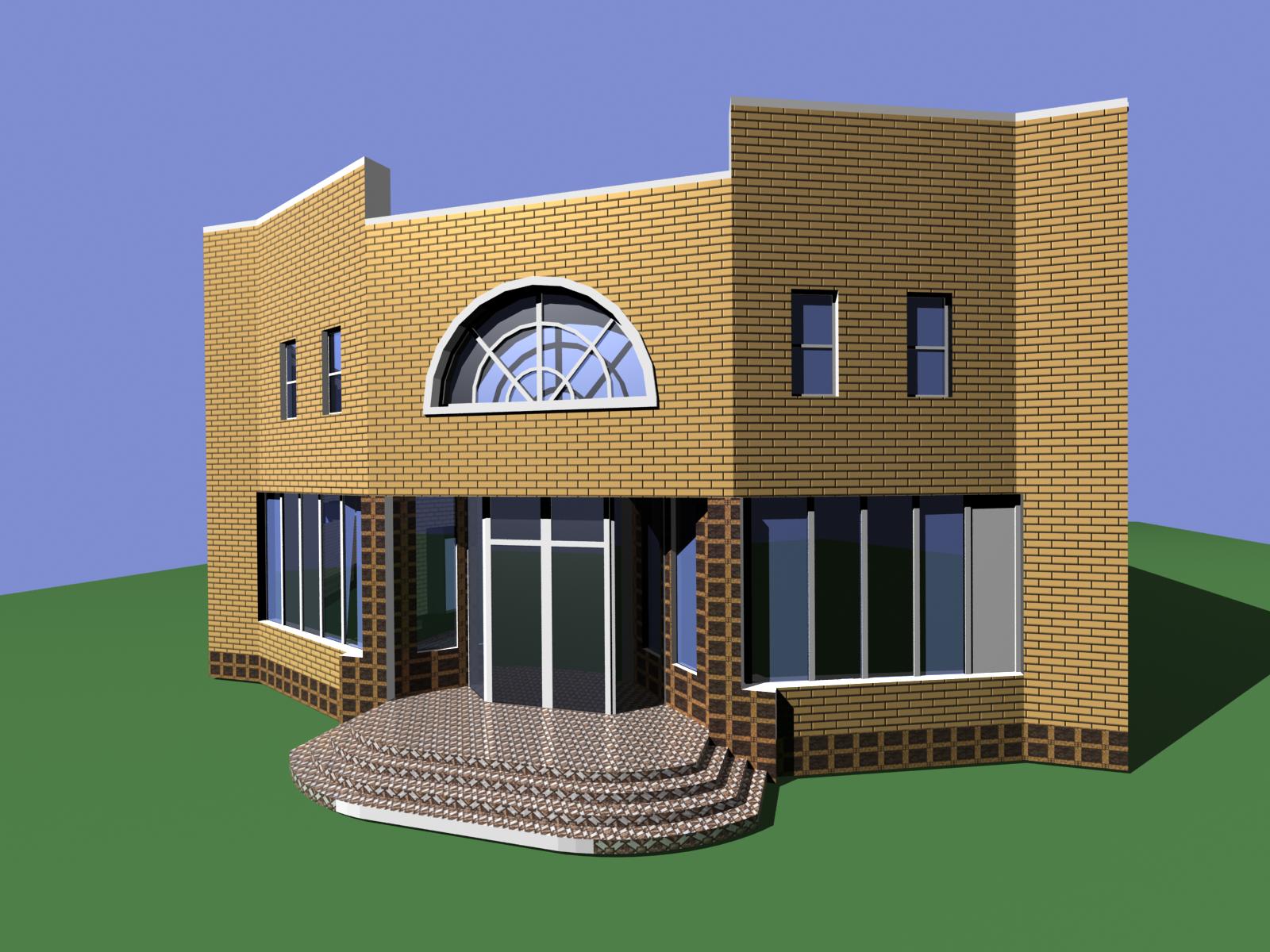

2-х этажное торговое здание 36х18м АР

Исходные данные об условиях строительства:
• Ориентировочный срок службы не менее 50 лет (3 класс).
• Класс ответственности здания - 2.
• Расчетная температура наружного воздуха - 38 С.
• Ветровая нагрузка - 35 кг/м2.
• Снеговая нагрузка – 245 кг/м2.
• Степень огнестойкости зданий - 3 (ГОСТ 27751-88).
Основные габаритные размеры торгового здания

Дом в два надземных этажа с двухскатной крышей без подвала.
У торгового здания прямоугольная форма в плане с основными размерами в осях около 36 м. х 18 м. и высотой около 8,5 м.
Площадь первого этажа в плане в осях около 630 м2.
Запроектированная высота первого этажа- 3,62м, второго этажа - 3,06 м.
Высота нулевой отметки первого этажа – 0,6 м.
Возможно увеличение высоты нулевой отметки первого этажа.
Минимальные рекомендуемые габаритные размеры участка под застройку – 40 х 27 м.

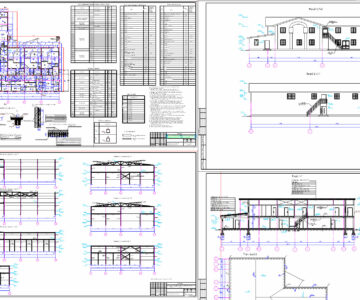

Состав: Титульный лист, Общие данные, План осей, ФЛ, ФБС 1-3 Ряды, ФБС 2 ряд, Раскладка плит 1-го эт, Раскладка плит 2-го эт, План 1-го эт, План 2-го эт, План кровли, Цветовое решение. Язык документа

Софт: AutoCAD 8

Просмотр файлов
2-х эт торговое здание раздел АР.dwg
