Административно-бытовой корпус 3 этажа

Тульский государственный университет
Кафедра городского строительства и архитектуры
Курсовой проект по дисциплине «Архитектурно-строительное проектирование
гражданских и промышленных зданий»
На тему: «Здание административно-бытового корпуса»
Тула 2016

Исходные данные: Административно-бытовой корпус: 3 этажа, сетка осей (9+9)х6 , длина здания 36м, серия 1.420-12, высота каждого этажа 3.6м, г.Тула;
Группы производственных процессов: 1Б 45 мужчин 30 женщин; 1В 30 мужчин 20 женщин;

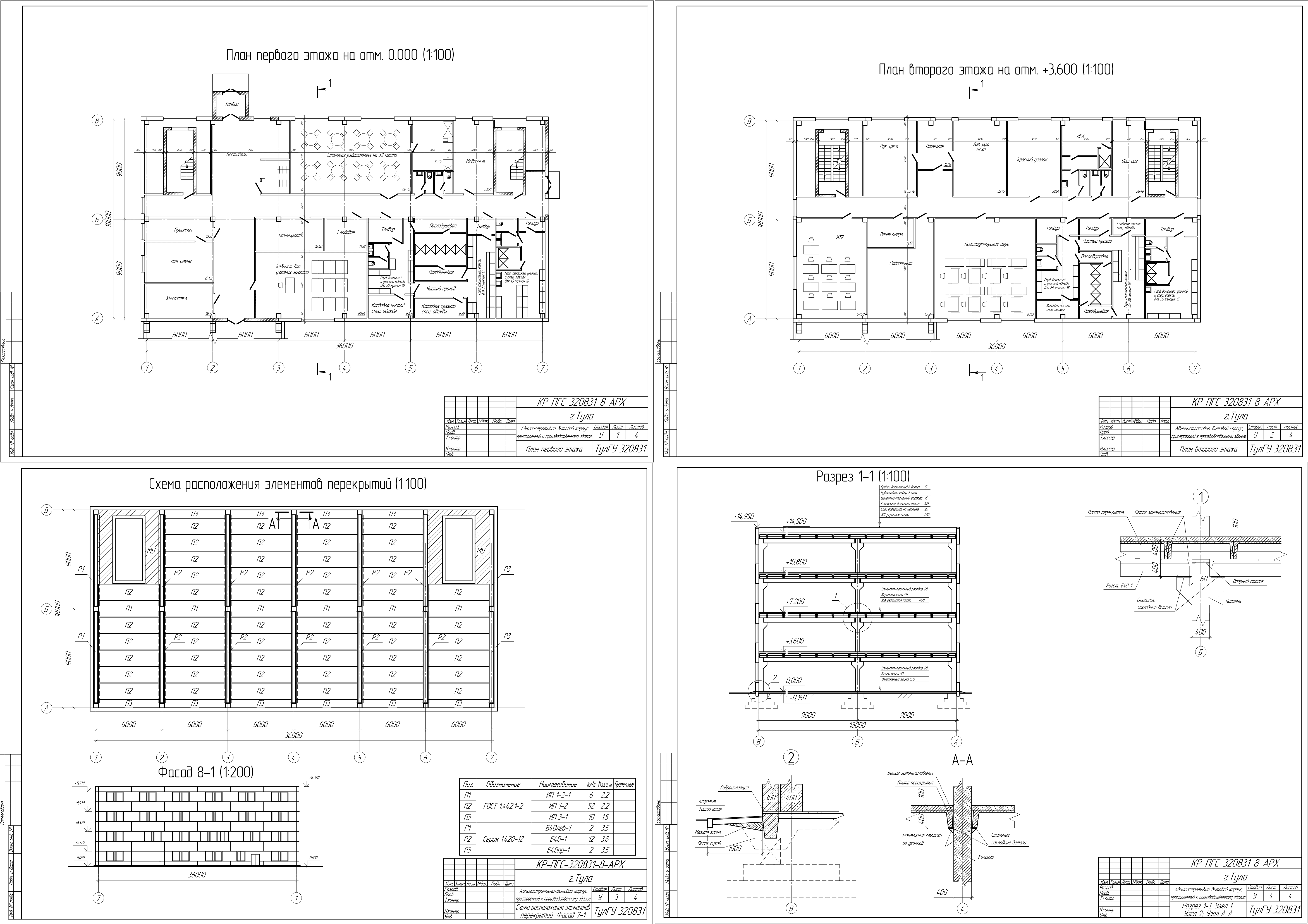

Графическая часть содержит:
1.План первого этажа на отм. 0.000
2. План второго этажа на отм. 3.600
3. Схема расположения элементов перекрытий
4. Поперечный разрез
5. Фасад 1-7
6. 3 узла
К чертежам прилагается пояснительная записка без расчетов (описательная 3 страницы)

Введения нет
1. Нет
2. Административно-бытовой корпус.
2.1. Объемно-планировочное решение АБК.
2.2. Конструктивное решение АБК.
2.2.1. Конструктивная схема здания, обеспечение жесткости каркаса.
2.2.2. Фундамент.
2.2.3. Решение каркаса.
2.2.4. Наружные стены.
2.2.5. Лестницы.
2.2.6. Покрытие и кровля.
3. Наружная и внутренняя отделка.
4. Литература.

Состав: План первого этажа на отм. 0.000(1:100), План второго этажа на отм. 3.600(1:100), Схема расположения элементов перекрытий(1:100), Поперечный разрез(1:100), Фасад 1-7(1:100), Узел 1(1:20), Узел 2(1:20), Узел 3(1:20)

Софт: КОМПАС-3D 16
