Административное здание 15,0м х 29,0

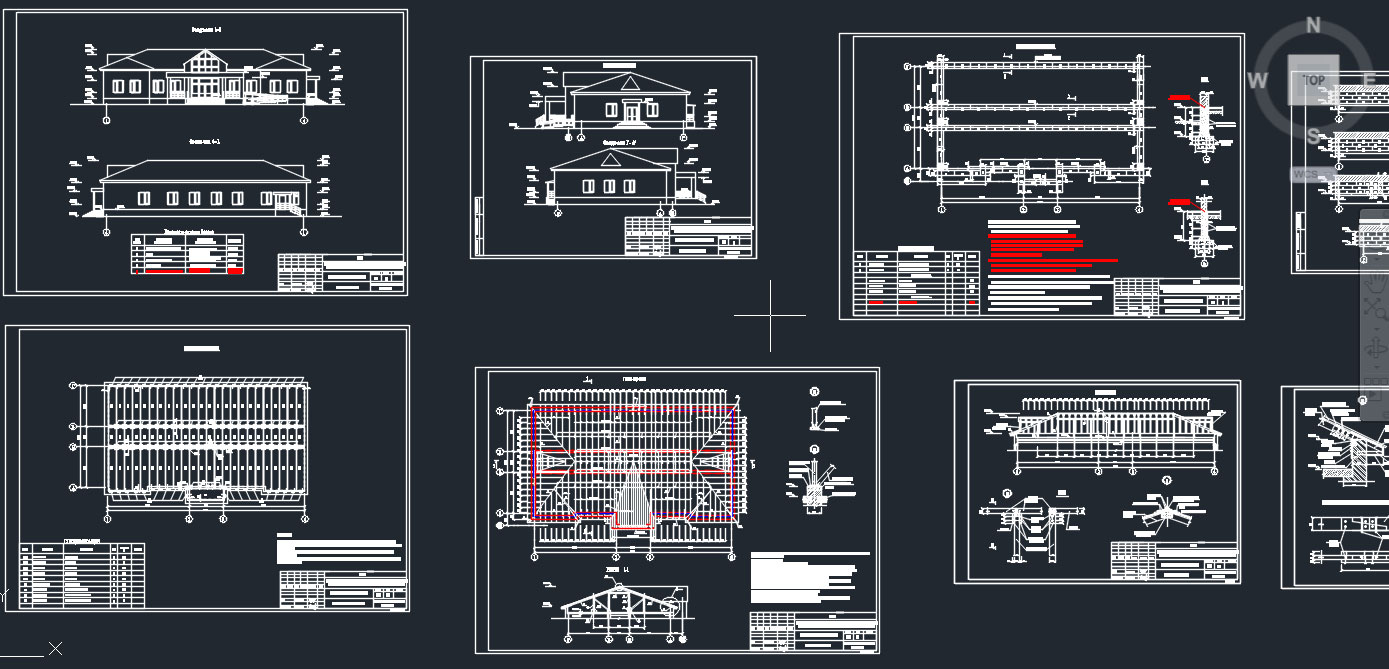

Рабочий проект "Строительство административного здания в с. Карауылкельды Байганинского района, Актюбинской области" Архитектурно-строительная часть
Здание одноэтажное , прямоугольное в плане с размерами в осях 15,0м х 29,0м.
-климатический подрайон строительства - IIIА,
-нормативное ветровое давление - 38 кгс/м2,
-нормативный вес снегового покрова - 100кгс/м2,
-расчетная зимняя температура наружного воздуха наиболее холодной пятидневки -35 С.
Строительство осуществляется на спланированной и рекультивированной площадке.
Фундаменты ленточные из бетонных блоков и фундаментных плит.
В связи с просадочностью грунтов под подошвой фундаментов выполнить щебеночную подушку, толщиной 300мм, шириной 1300мм.
Вертикальная гидроизоляция - обмазка горячим битумом за два раза.
Горизонтальная гидроизоляция- из 2 сл.гидроизола на битумной мастике на отм.0,000.
Наружные стены выполнить из ракушечника марки 50 на ц/п растворе марки 50 с облицовкой желтым облицовочным кирпичом. Стены утеплить плитами ПП-60НГ на базальтовой основе, толщиной 50мм.
Общая толщина стены с утеплителем составляет 570мм. Углы здания армировать сеткой 5BpI с яч. 50х50мм на длину 1м в обе стороны через каждые 5 рядов кладки.
Перекрытия из многопустотных ж/б плит по СТ РК 949-92 .
Ж/б прогоны перекрытия и опорные подушки по серии 1.225.1-2.
Ж/б перемычки по серии 1.038.1-1.
Кровля - чердачная, четырехскатная из металлочерепицы по деревянной обрешетке, стропилам и прогонам.
Наружные двери главного, бокового входов и окна - пластиковые с одинарным стеклопакетом-двойное остекление.
Внутренняя отделка помещений и полы см. рабочие чертежи.
Вокруг здания устраивается бетонная отмостка шириной 1,50м.
За отм. 0,000 принят уровень чистого пола 1 этажа здания, что соответствует абсолютной
планировочной отм. +120,90 на местности.
При производстве всех видов работ руководствоваться СНиП РК 1.03-05-2001 "Охрана труда и техника безопасности в строительстве".
При выполнении всех видов работ необходимо составлять акты освидетельствования скрытых работ согласно перечня и СНиП РК 1.03-06-2002.

Состав: Архитектурно строительная часть АС Язык документа

Софт: AutoCAD 2013
