Административное здание производственной базы

Административное здание из кирпича с размерами в осях 12х37,2 м 3 этажа.
Высота этажей - 3,3 м.
За относительную отметку 0.000 принята отметка уровня чистого пола первого этажа.
Конструктивная схема здания представляет собой систему продольных несущих стен из камня-ракушечника на цементно-песчаном растворе М75 жестко связанные с многопустотными плитами перекрытия.
Фундамент под стены здания запроектирован ленточным из фундаментных стеновых блоков и фундаментных плит по щебеночной подготовке.
Стены выполнены из камня-ракушечника, толщиной 390 мм.
Перемычки - сборные железобетонные.
Перекрытие и покрытие - сборные многопустотные плиты.

Состав: Планы этажей, план фундаментов, схемы расположения перемычек и плит перекрытия, ведомость отделки, архитектурные элементы здания Язык документа

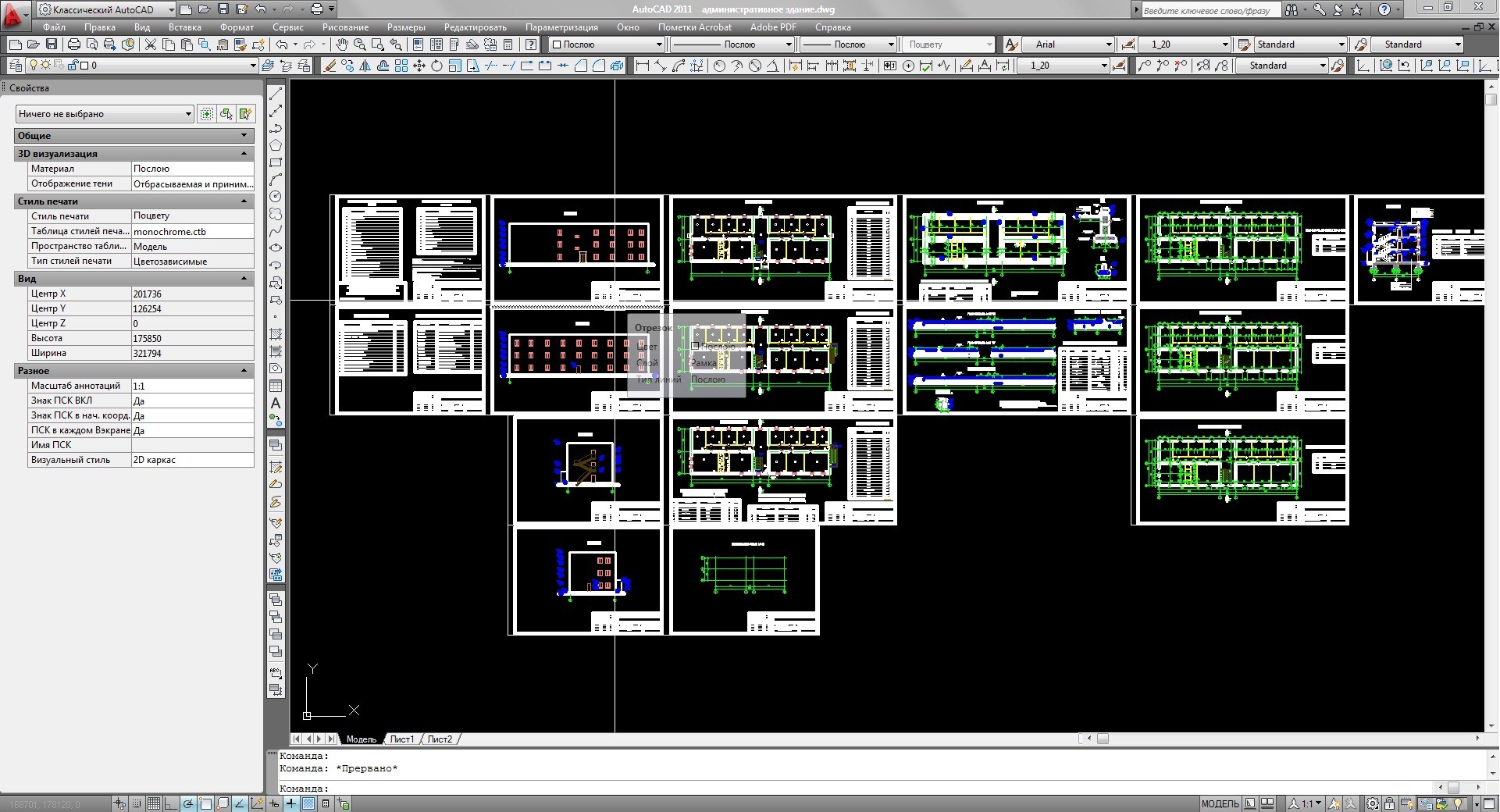

Софт: AutoCAD 2010
