Актовый зал с спортзалом АБК

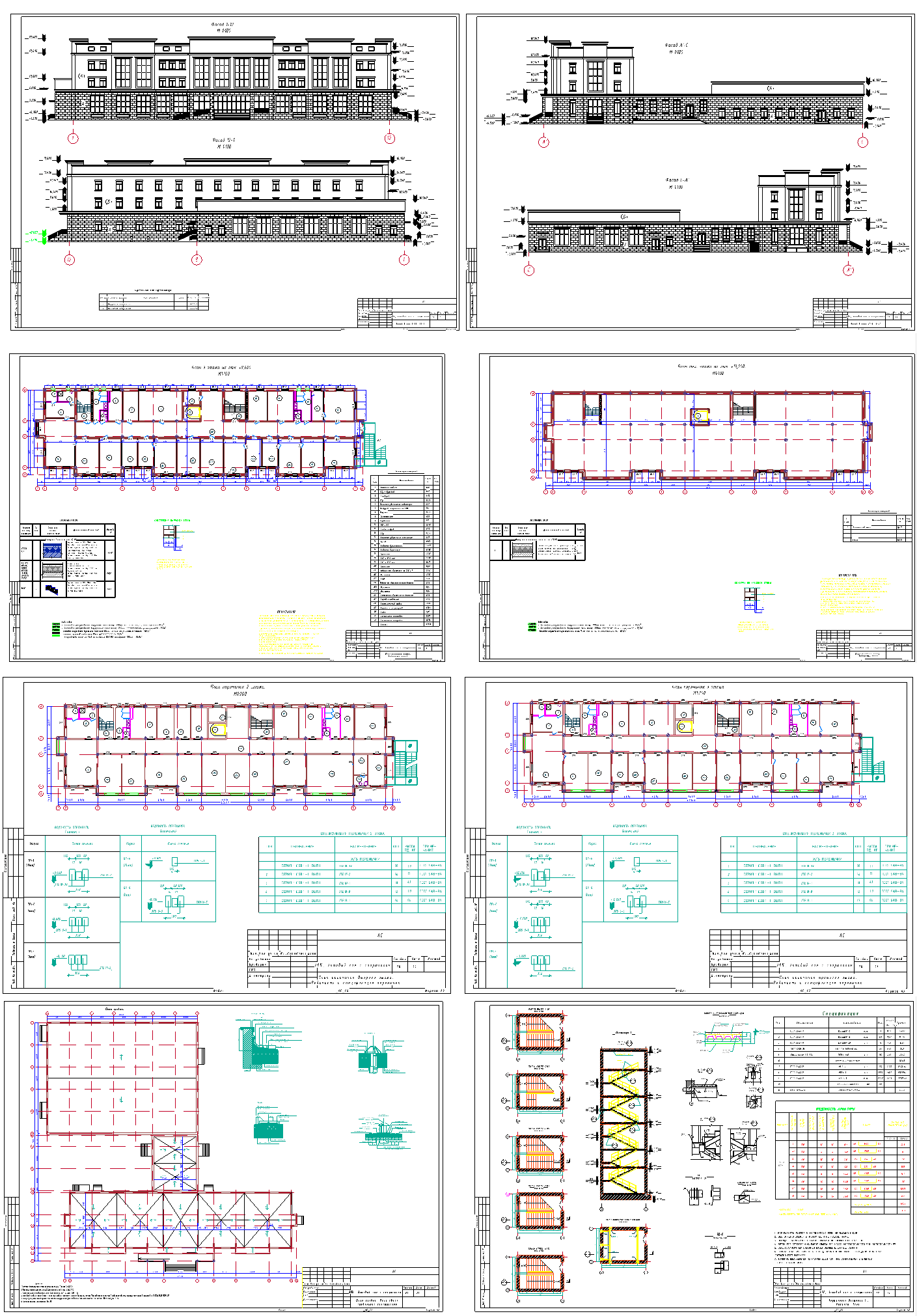

Архитектурно строительное решение (АС) - Административно-бытовой комплекс со спортивным залом

Здание -трехэтажное с цокольным этажом, отапливаемое, сложной конфигурации в плане состоит из трех блоков: административно - бытовой блок – трехэтажный с размерами в осях 62,8х16,4м и высотой помещений первого этажа – 5,72м, цокольного, второго и третьего этажей -3,32м; актовый зал - одноэтажный с размерами осях 12,0х15,0м и высотой помещений –5,72м; спортивный зал - одноэтажный с размерами в осях 40,6х30,0м и высотой помещений -7,0 м.

В здании предусмотрены следующие помещения:
в цокольном этаже - тренажерный зал, складские помещения, электрощитовая, комната обслуживающего персонала, технические и бытовые помещения, мужская и женская раздевалка, душевая, санузлы, вентиляционная камера, комната водителей, паркинг на 10
машино-мест, коридоры, тамбур; на первом этаже – тамбур, холл, санузлы, универсальный спортзал с соответствующими санитарными и вспомогательными помещениями, актовый зал на 100 мест с операторской и техническим помещением, помещения уборочного инвентаря, архив, техническая библиотека, столовая на 30 мест со вспомогательными помещениями, архивариус, канцелярия, лифт, холл, пост охраны, серверная, ИБП, два одноместных и два двухместных гостиничных номера, процедурный кабинет, комната врача, прачечная.
на втором этаже – служебные кабинеты сотрудников, кабинеты руководителей с приемными и комнатами отдыха, коридор с рекреацией, санузлы; на третьем этаже – служебные кабинеты сотрудников, кабинеты руководителей с приемнымии комнатами отдыха, селекторная,
архив, коридор с рекреацией, санузлы.

Здание запроектировано каркасное, в осях А-К/1-12 из монолитного железобетона с балочными перекрытиями. Конструкция здания в осях Л-С/1-8 запроектирована с металлическим каркасом. Расчет несущих конструкций здания произведен на основное и особое сочетание нагрузок, согласно СНиП 2.01.07-85* «Нагрузки и воздействия». Фундаменты под колонны запроектированы столбчатые, монолитные, железобетонные двухступенчатые с высотой ступеней 0,5-0,6м, из бетона кл. В25 с армированием сетками из арматуры диам.12-16мм класса А-III (ГОСТ 5781-82*). Под стены и перекрестные ленты между столбчатыми фундаментами – ленточные, железобетонные сечением 0,5х0,5м из бетона класса В25 с армированием сеткой из арматуры диам. 20мм класса А-III по ГОСТ 5781-82*.
