АР Дошкольное образовательное учреждение на 120 мест

Дошкольное образовательное учреждение на 120 мест запроектировано в составе ЖК "Алтын Гасыр".
Здание 2-х - этажное с подвалом и чердаком с размерами в осях 29,5х33,9м.
Высота 1 - 2 этажей - 3.3м, подвала - 3.0м, чердака - 2.5м в свету.

Архитектурно-конструктивные решения здания:
- наружные стены - блок ц/п стандартный 390х190х190; утеплитель - теплоизоляционная плита
Rockwooll ФАСАД БАТТС.
- конструктивная схема здания - рамный каркас;
- фундаменты ленточные с ж/б подколонниками под колонны каркаса;
- стены подвала - монолитные железобетонные б=300мм;
- перекрытия, покрытия монолитные ж/б б=200мм;
- кровля плоская с внутренним водостоком;
- оконные блоки - металлопластиковые, однокамерный стеклопакет с энергосберегающим стеклом;
- витражи алюминиевые, двухкамерный стеклопакет с энергосберегающим стеклом.
Отделка фасада - декоративная штукатурка с последующей покраской.
Обрамление окон и декоративные элементы фасада - фибробетон.

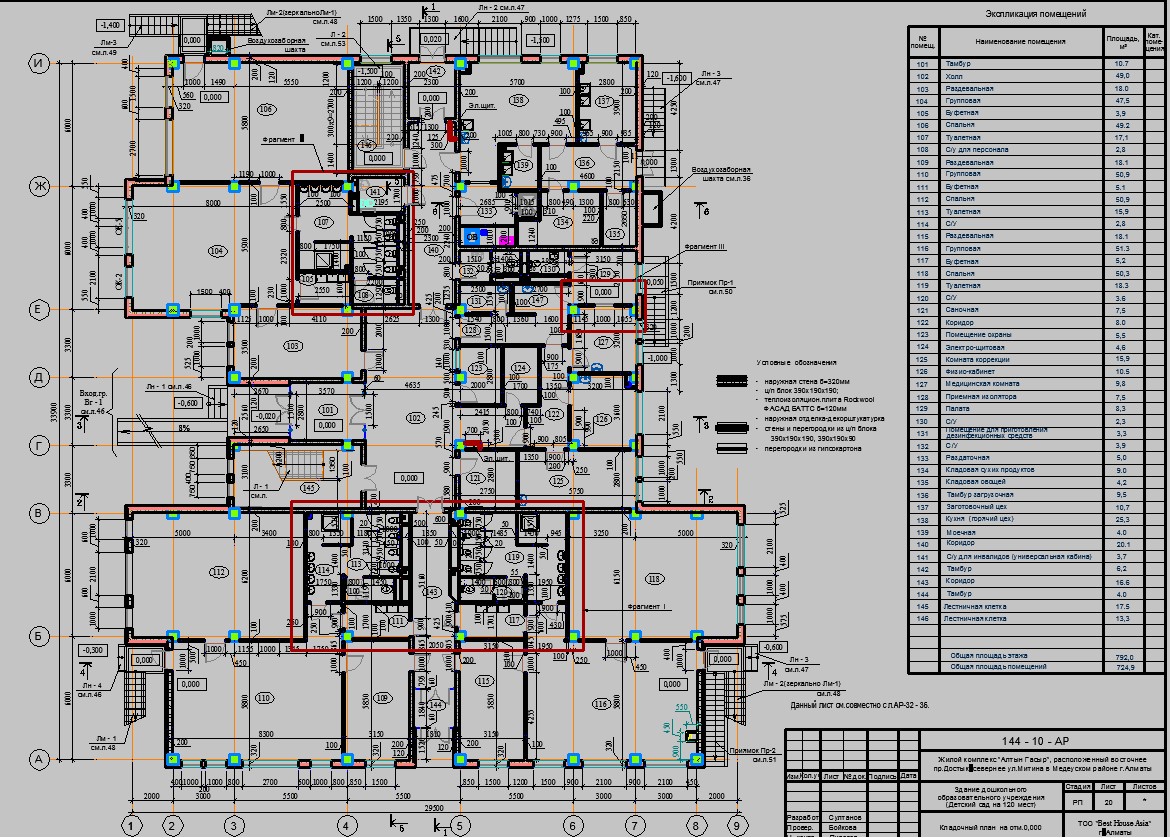

Состав: Планы, разрезы, фасады, узлы, лестницы наружние Язык документа
