Автовокзал

МГСУ, ПГС, Архитектура, Проектирование общественного здания, 2014

Район строительства – г. Новосибирск расположен в юго-восточной части Западно-Сибирской равнины, в междуречье Оби и Иртыша.

Согласно главам СНиП 2.01.01-82, СНиП 2.01.07-85 для района строительства приняты следующие расчетные параметры:
- температура наружного воздуха наиболее холодных суток (обеспеченностью 0,92) –42 оС;
- температура наружного воздуха наиболее холодной пятидневки (обеспеченностью 0,92) –39оС;
- абсолютная минимальная температура – 50оС;
- зона влажности – сухая;
- уровень грунтовых вод d w = 3.0 м;
- грунт - суглинок
- климатический район строительства - I В.

Объемно-планировочное решение здания автовокзала разработано в соответствии с требованиями СНиП 2.08.02– 89 Общественные здания и в соответствии исходных данных, решений генерального плана и нормативных документов.
Проектируемое 2-х этажное здание автовокзала в плане имеет форму прямоугольника с размером в осях 12,0 х 30,0м. и высотой 10,5м. Высота этажа 4,80 метра. В проектируемом здании 1 главный вход и 2 второстепенных.
Естественное освещение здания соответствует требованиям СНиП II-4-73 «Освещение основных и вспомогательных помещений общественных зданий.

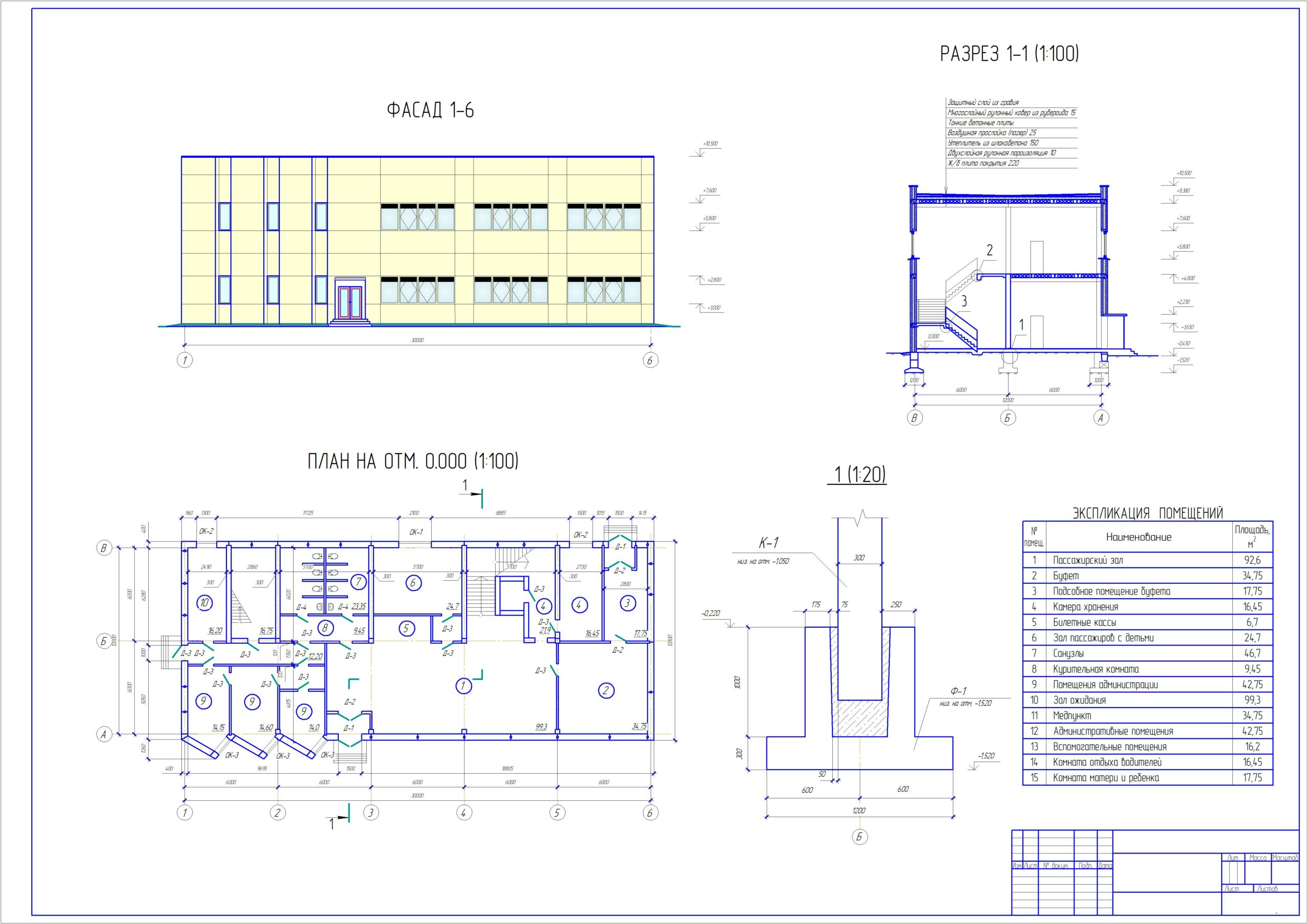

Состав: Фасад. Разрез по лестничной клетке. План помещения. План фундаментов. План междуэтажного перекрытия. Два листа графической части и пояснительная записка. Язык документа

Софт: КОМПАС-3D 12.1

Просмотр файлов
Абдуллаев Г. Н часть 1/Курсовой проект(1).jpg
Абдуллаев Г. Н часть 1/Курсовой проект.cdw
Абдуллаев Г. Н часть 1/ПЗ.doc
Абдуллаев Г. Н часть 1
