Фельдшерско-акушерский пункт. Рабочая документация. Раздел АС (Архитектурно-строительные решения)
Фельдшерско-акушерский пункт представляет собой блок-комплекс, предназначенный для размещения медицинского персонала и приема пациентов.
Площадка проектирования расположена по адресу: г.Оренбург, пос. Бердянка.
Блок - комплекс состоит из:
- четырех отдельных цельносварных модулей, каждый размером 9000х2400х3000 мм;
- двухскатная крыша;
- входная площадка с козырьком и пандусом
Здание одноэтажное с техническим подпольем. Высота до низа перекрытия – 2,80 м.
На отметке 0,000 предусмотрено размещение следующих помещений: ожидальная, кабинет приема, прививочная-процедурная, смотровая, помещение для хранения лекарств, помещение для хранения грязного белья, кабинет патронажной сестры, помещение для персонала, санитарный узел, тамбур.
Класс функциональной пожарной опасности – Ф3.4.
Степень долговечности – II.
Степень огнестойкости – IV.
Класс конструктивной пожарной опасности здания – С1.

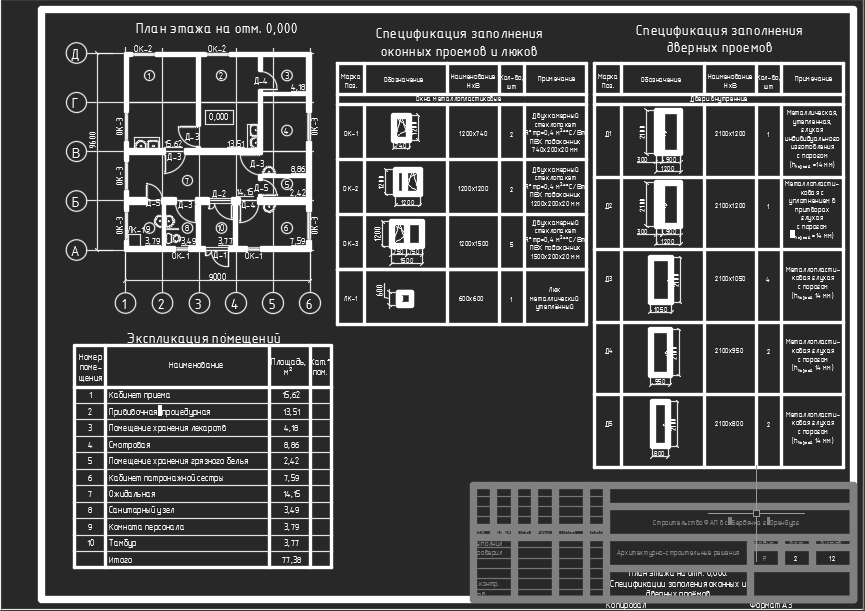

Состав: Пояснительная записка (общая). Графическая часть (Общие данные, План этажа. Спецификации заполнения оконных и дверных проёмов, Кладочный план, Схема расположения элементов каркаса, Схема раскладки фундаментных блоков, Фасады, Схема раскладки чердачных панелей, План полов, Входная группа.)
Софт: AutoCAD 2007
