Наружная лестница на 2й этаж с козырьком

Эскизный проект по размещению отдельного входа в помещения школы расположенные на 2-ом этаже жилого дома в городе Санкт-Петербург выполнен ООО "ПРОЕКТ-8"
Здание имеет в плане Г-образную форму, этажностью в 5 этажей и состоит из двух корпусов. Вход во двор организован через арку корпуса проспекта. В первых трех этажах здания находятся нежилые помещения, выше на 4-ом и 5-ом этажах расположены квартиры.
Площадка под предполагаемое устройство отдельного входа находится внутри двора, свободна от зеленых насаждений. Она расположена в левой части двора образуемого корпусом и граничащего с ним домом, и занимает земельный участок площадью 26,8 м2.
Конфигурация отдельного входа принята с учетом формы участка при существующей застройке, санитарно-гигиенических и противопожарных требований.
Объемно-пространственное и архитектурно-планировочное решения приняты с учетом сформировавшейся окружающей застройки и местоположения участка.

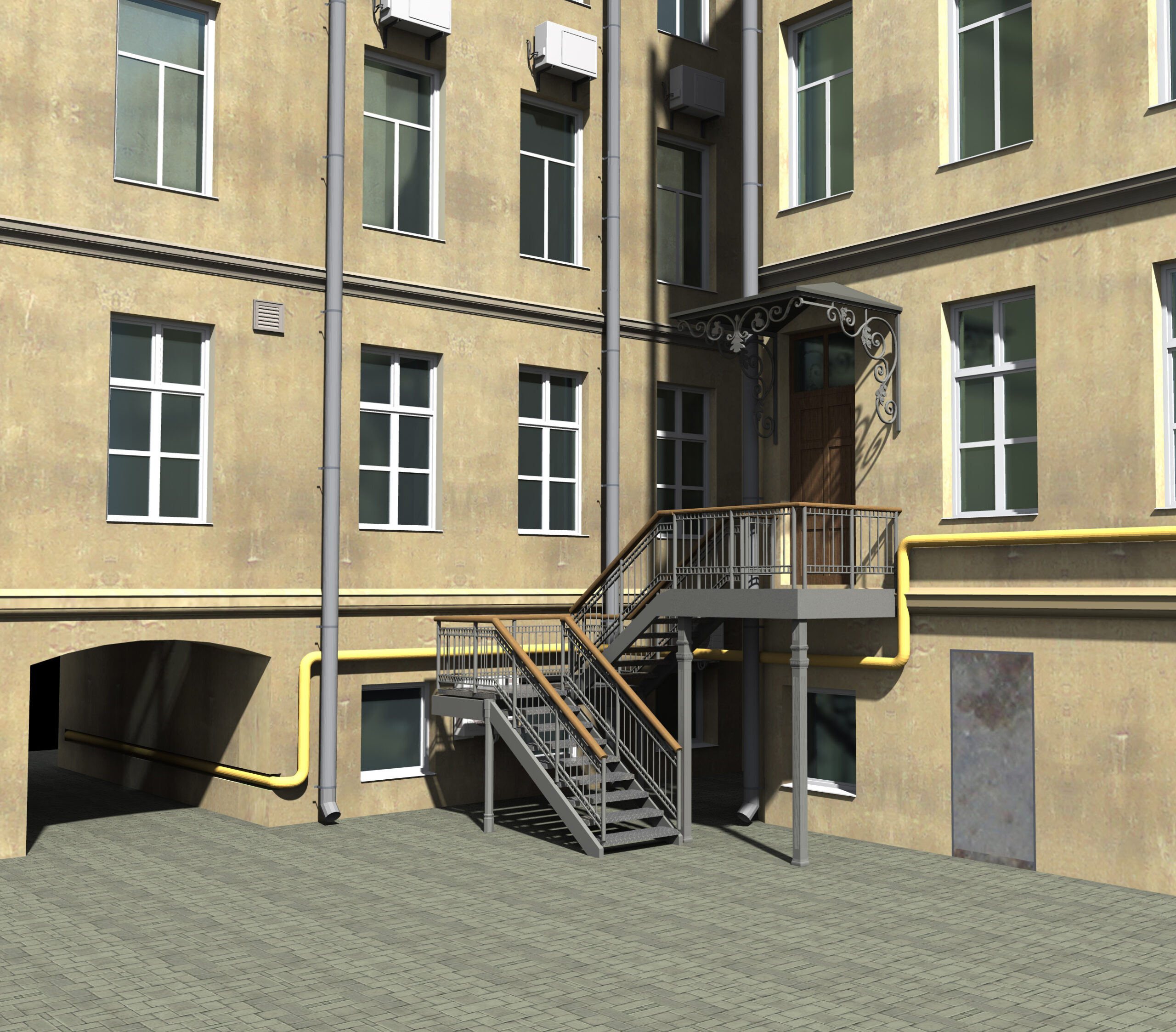

Проектируемый вход в помещения школы расположенные на 2-ом этаже состоит из двухмаршевой металлической лестницы приходящей на крыльцо в уровне 2-го этажа. Конструктивная схема лестницы с крыльцом представляет собой металлическую конструкцию, выполненную в основании на 6-ти винтовых металлических сваях с диаметром оголовника 120 мм. Такая конструкция не оказывает влияния на существующие фундаменты старой внутридворовой застройки. Лестница выполнена по металлическим косоурам с проступью и лестничной площадкой из профилированного настила типа "Solid", имеет металлическое ограждение, высотой 950 мм. Крыльцо, накрыто навесом который облицован кровельным железом по металлической конструкции из профильной трубы 60х40 мм. на металлических литых консолях, закрепленных к фасаду здания. Все металлические конструкции огрунтованы и окрашены краской светлого тона.

Состав: Эскизный проект (Аннотация. Визуализация. Фасады. План 1го этажа)) Язык документа

Софт: AutoCAD 2012

Просмотр файлов
Аннотация Школа.doc
ЭП План.dwg
ЭП Фасады .dwg
