Прачечная в вахтовом поселке

Прачечная в вахтовом поселке для обслуживания 400 человек. Одноэтажное из сэндвич-панелей.
Полностью проект, чертежей много.
ТОО "ГРК МЛД". Вахтовый поселок и сопутствующая инфраструктура по Карчигинскому проекту

ТОО"Востокшахтостройпроект" г. Усть-Каменогорск, 2013

Общие данные
Рабочие чертежи марки разработаны на основании задания на проектирвание.
Район строительсвта - Курчумский.
Природно-климатические условия:
- сейсмичность района строительства - 7 баллов;
- вес снегового покрова 150 кг на 1 м² (III снеговой район);
- уровень ответствености здания - II;
- ветровой район - III;
- коэффициент надежности - 0.95;
- временные нагрузки приняты в соответствии со СНиП 2.01.07-85.

Конструктивные решения здания общежития:
Здание центра отдыха одноэтажное с размерами в осях 9мх15м.
Несущие конструкции: фундаменты, металлические колонны, фермы, ригели и прогоны.
Ограждающие конструкции: кирпичная кладка, сэндвич-панели.
Фундаменты: под колонны - монолитные железобетонные столбчатые, под ограждающие конструкции - железобетонные балки.
Двери, окна - металлопластиковые индивидуального изготовления.
Прокат металлических изделий смотреть раздел КМ данного проекта.
Перегородки - гипсокартонные типа "Кнауф".
Наружное стеновое ограждение из металлических трехслойных панелей с утеплителем из минераловатоной плиты на основе базальтовых пород типа "Аспан".
Кровельное ограждение из металлических трехслойных панелей с утеплителем из минераловатоной плиты на основе базальтовых пород типа "Аспан".

Состав: АС, КМ, ВК, ПС, ОВ, ЭОМ Язык документа

Софт: AutoCAD

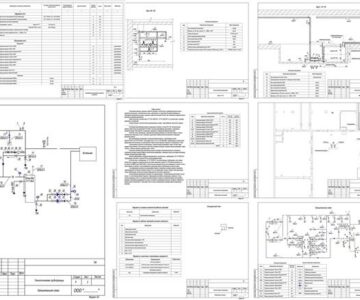

Просмотр файлов
Прачечная/АС. Прачечная.dwg
Прачечная/ВК. Прачечная.dwg
Прачечная/КМ. Прачечная.dwg
Прачечная/ОВ. Прачечная.dwg
Прачечная/ПС. Прачечная.dwg
Прачечная/ЭОМ. Прачечная.dwg
Прачечная
