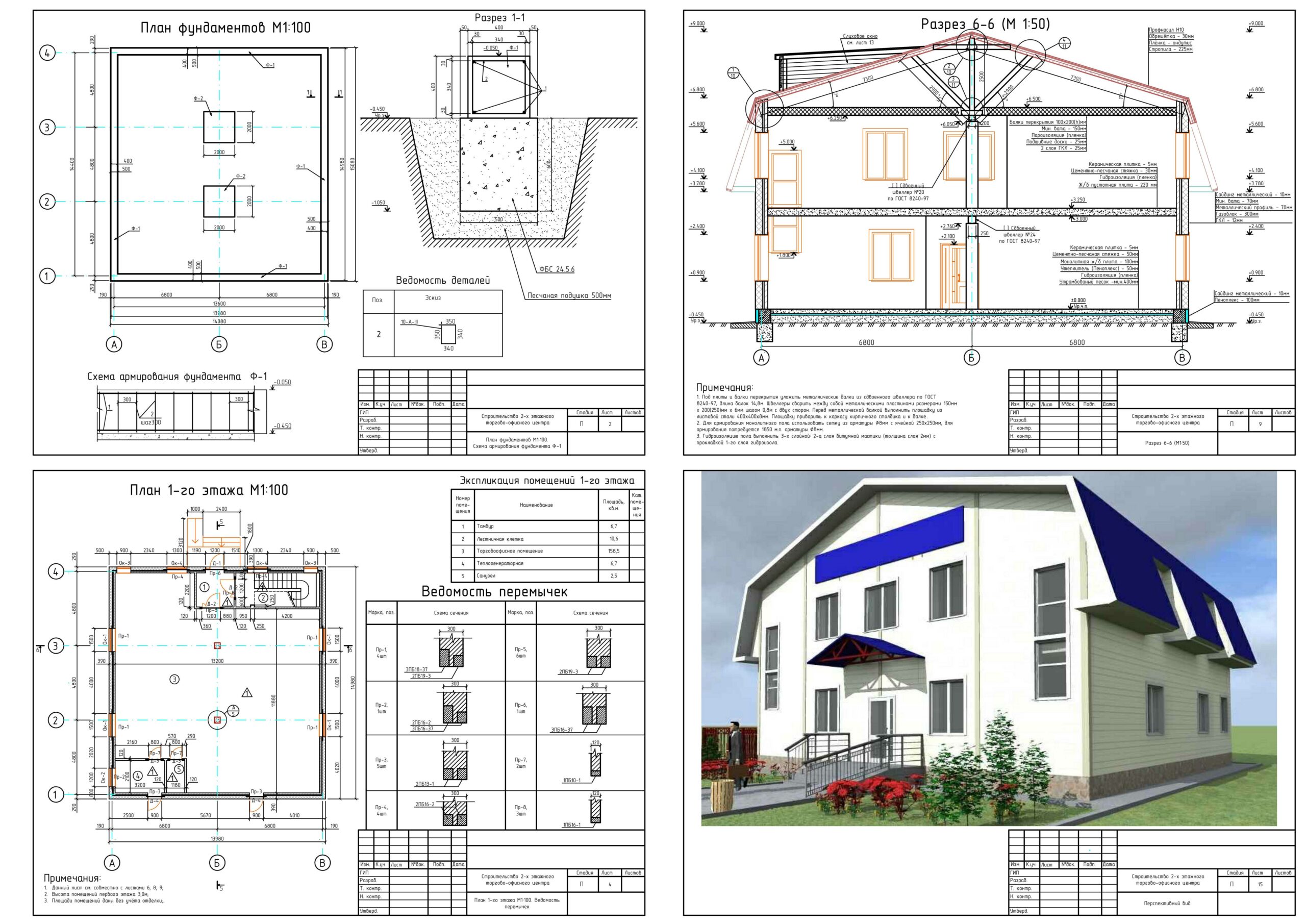

Проект 2-х этажного торгово-офисного центра 14х15м

1. Общие указания
1.1. Площадка строительства относится к IВ климатическому району со следующими
характеристиками:
- расчетное значение веса снегового покрова для 3 района - 320кг на 1м², согласно ТСН-20-01-05;
- расчетная температура наиболее холодной пятидневки - -34°С;
- нормативная ветровая нагрузка для I ветрового района - 0,23 кПа.

2. Конструктивные решения
2.1. Прочность и устойчивость здания обеспечена совместной работой наружных стен, монолитной плиты пола и перекрытием.
2.2. Фундамент под зданием - ленточный, состоящий из 2-х слоев: 1-й слой - железобетонные блоки ФБС 24.5.6 в один ряд; 2-й слой монолитный бетон В12,5 армированный арматурой 16-А-III, 10-А-III по ГОСТ 5781-82. Фундамент под колоннами плитный из монолитного железобетона с арматурой 12-А-III. Фундаменты спроектированы согласно, СНиП 2.01.07-85* «Нагрузки и воздействия», СНиП 2.02.01-83* «Основания зданий и сооружений». Под фундамент выполнить песчаную подушку толщиной не менее 500мм.
2.3. Стены из газобетонных блоков производства ЗЯБ толщиной 300мм, облицованы металлическим сайдингом по металлическому каркасу с утеплением матами "Ursa". Перегородки из кирпича керамического полнотелого толщиной 120 мм.
2.4. Перемычки - железобетонные заводского изготовления по ГОСТ 948-84.
2.5. Перекрытие 1-го этажа: пустотные плиты по ГОСТ 9561-91.2.5. Перекрытие 2-го этажа: деревянное. Несущие балки 1-го и 2-го этажей: сдвоенный швеллер №24 и №20 соответственно по ГОСТ 8240-97.
2.6. Крыша здания - двухскатная, с декоративными элементами под мансарду, по деревянным стропилам с покрытием из профнастила Н10 по ГОСТ 24045-94. Все деревянные элементы стропильной системы должны состоят из древесины хвойных пород не ниже 2 сорта. Влажность древесины должна быть не более 20%. Пиломатериал должен соответствовать ГОСТ 24454-80. Молниезащиту металлической кровли выполнить в соответствии с требованиями СО 153-34.21.122-2003, путём устройства контура заземления по периметру крыши из стальной полосы 20х4 соединённой по фасаду кровли с заземлителем. Опуск выполнить стальной полосой 20х4. Горизонтальные заземлители выполнить из стальной полосы 50х5 и уложить на глубине 0,5м, вертикальные заземлители выполнить из стальных уголков 50х50х5, длиной 2,5м, забитых на глубину 2,5м с разносом 2,5м. Количество уголков, забитых в землю, принято 3 шт. в одном заземлителе. Все соединения делаются на сварке. Сварку выполнить электродами типа Э42 по ГОСТ 9467-75*. Толщину сварных швов принимать по наименьшей толщине свариваемых элементов. Сопротивление заземляющих устройств не должно превышать 10 Ом.
2.7. Оконные изделия - пластиковые по ГОСТ 30674-99.
2.8. Двери по ГОСТ 6629-88, ГОСТ 30970-2002, ГОСТ 31173-2003.
2.9. Отмостка бетонная шириной 0,8 м по периметру здания.
2.10. Гидроизоляция - горизонтальная 3-х слойная: 2-а слоя битумной мастики (толщина слоя 2мм) с прокладкой 1-го слоя гидроизола, вертикальная - обмазка горячим битумом за 2 раза.
