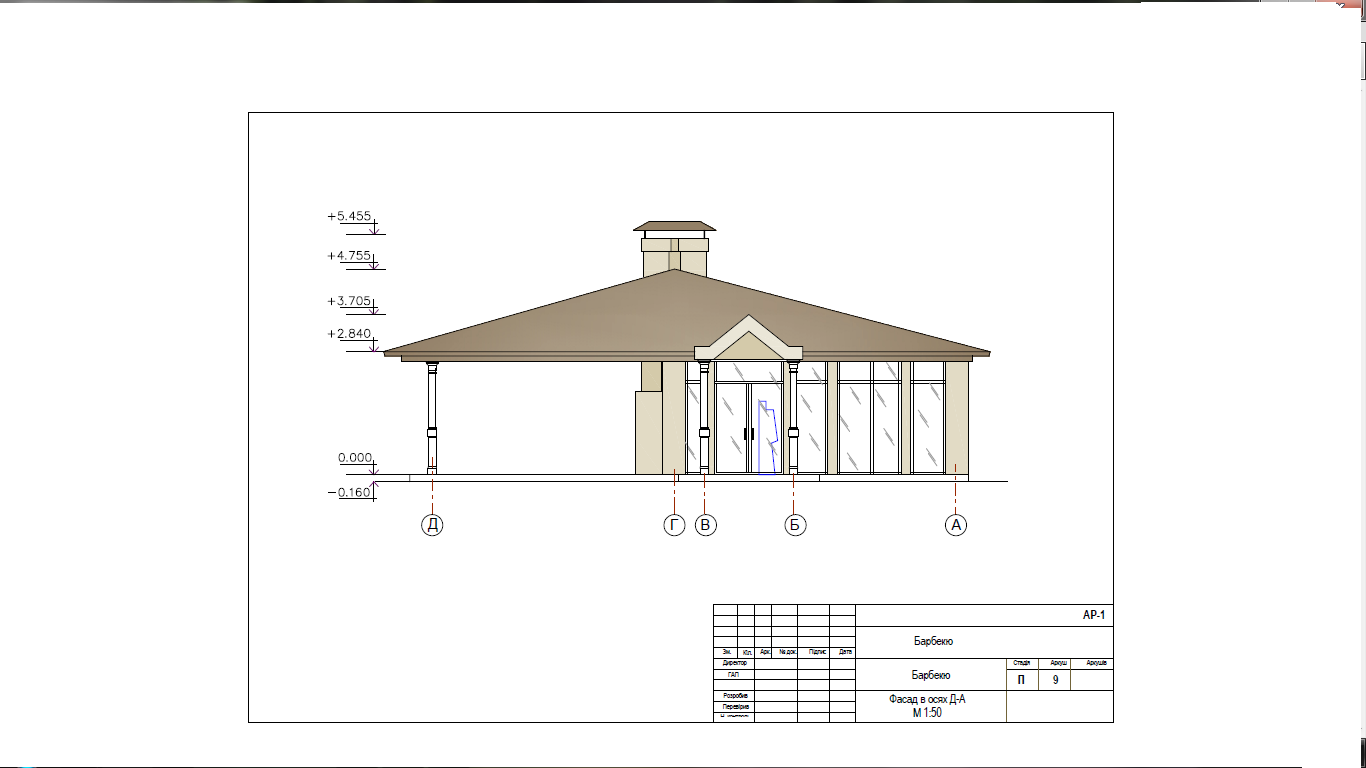

Проект Барбекю

Характеристика конструктивних елементів будинку:
- зовнішні стіни з ефективної глиняної цегли М100, g=1600кг/м3/ , (ДСТУ Б В.2.7-61-95)
товщ. 380мм на цементному розчині М75, з зовнішним утепленням плитами базальтової вати товщ. 150мм.
-перегородкі - з ефективної червоної цегли М50, g=1450кг/м3/ , (ДСТУ Б В.2.7-61-95) товщ.120мм
на цементному розчині М 25;
-покрівля - скатна, з організованим зовнішнім ввідводом води за системою RANNILA - з
оцинкованної листової сталі з акриловим покриттям RR 20. В проекті прийнятий прямокутний тип
жолобів SH 2040 та прямокутні стічні труби SS 2625, покриття даху - металоцерепиця "Престиж"
поліестровим покриттям по дерев΄янним латам;
-снігоутримувачі - VLEP (RANNILA) на кожному схилі;
-утеплювач в покрівлі - "ISOVER" KL37 товщ. 200мм., γ=35 кг/м3/ ,
- утеплювач плити підлоги - "STYRODUR" товщ. 100мм.;
- підігрів підлоги - електричний (в опалювальній зоні);
-гідроізоляція в покрівлі - гідроізоляційна плівка "Ютафол Н";
-звукоізоляція в підлозі - плити "Stroprock" з базальтової вати "Rоckwool";
-горізонтальна гідроізоляція стін - цементно-піщаний розчин складу 1:2, товщ.20мм;
-гідроізоляція в підлозі-2 шари гідроізолу; вододогерметичний розчин „Ceresit CR-65” ;
гідроізоляційеа плівка "Ютафол 803";
5. Вимощення- асфальтобетон товщ.30мм , завширшки 1,0м, по основі із щебеню товщ.100мм,
пролитий бітумом до повного насичення.
6. При виконанні робіт при від’ємних температурах необхідно керуватися діючими нормами и
правилами на виконання и прийняття рабіт у зимовий час.
7. Зовнішне опорядженння:
- Стіни -тонована штукатурка "CERESIT"
- Цоколь - облицювання морозостійкою керамічною фасадною плиткою під природний камінь;
-Віконні блоки - металопластиковий профіль з акриловим покриттям. Скління - двокамерний склопакет;
-Покриття покрівлі - металоцерепиця "GERARD" з посипкою натуральної камяної крихти;
-Підвіконні зливи-з алюмініевого профілю з акриловим покриттям;
-Металеві елементи - пофарбування фарбою "TEX - color" для металевіх поверхонь згідно технології "TEX - color";
-Підшивка покрівлі - панелі "Siding"
-Ганок, тераса, сходи - облицювання морозостійкою керамічною плиткою, з поверхнею, що не ковзає.

Состав: Рабочий проект (АР), больше 10 листов чертежей Язык документа

Софт: AutoCAD 2000

Просмотр файлов
барбекю_ПП.dwg
