Проект магазина

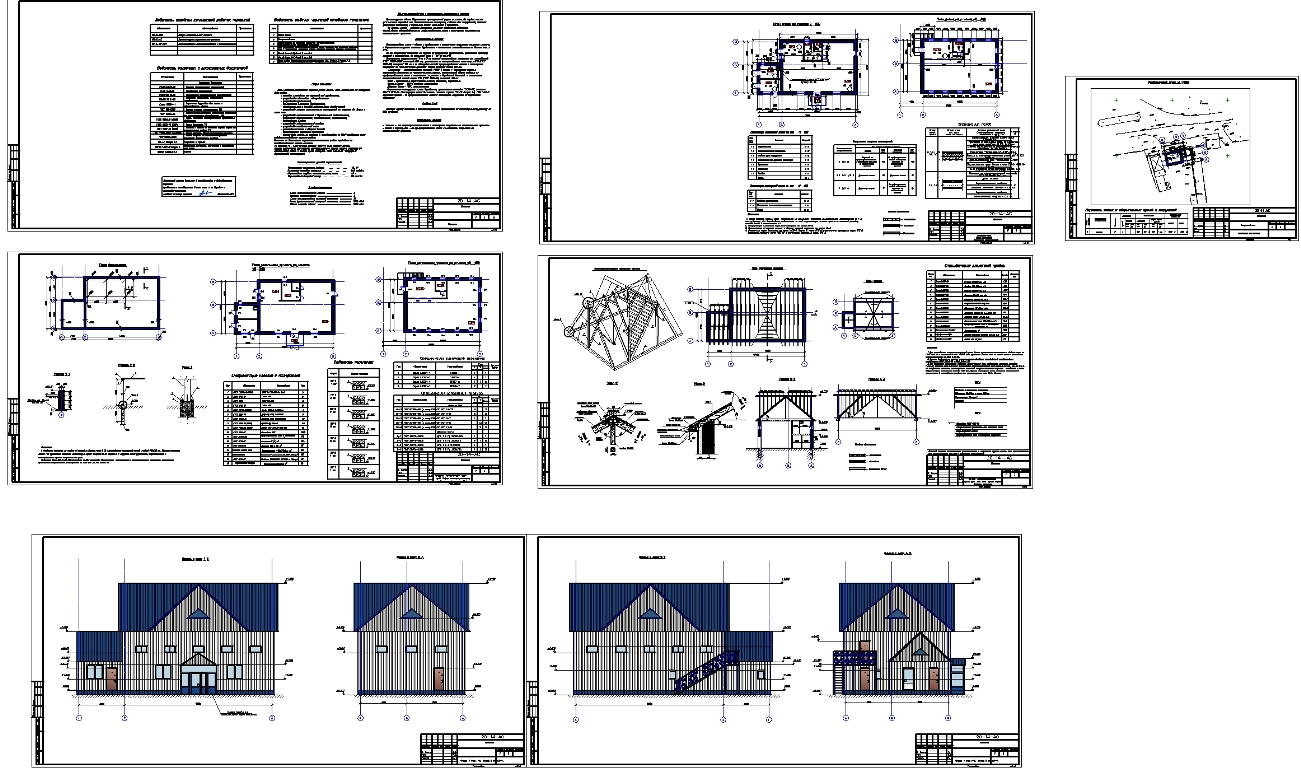

Архитектурно-строительные решения: Проект магазина размером 17385 х 9200 мм из шлакоблоков.

Проектируемое здание двухэтажное прямоугольной формы на плане. На первом этаже расположены торговый зал, вспомогательное помещение, кабинет для сотрудников, комната уборочного инвентаря, с отдельным входом котельная и проходная.
На втором этаже - кабинет директора, комната уборочного инвентаря.
Фасад здания облицовывается из профилированного листа с полимерным покрытием по металлическим прогонам.

Конструктивные решения

Конструктивная схема - здание с продольными и поперечными наружными несущими стенами, с внутренними несущими стенами. Фундаменты - монолитные железобетонные из бетона класса В25.
Из-за отсутствия изысканий на грунты до устройства фундаментов, произвести проверку грунтов и утрамбовать до удельного веса Y- 1,6-1,8 кг/см3.
Конструкция наружных стен 1-го и 2-го этажей многослойная, состоящая из шлакоблоков (ГОСТ 31360-2007) толщиной 400 мм; утеплителя из минераловатных плит марки П75 (ГОСТ 9573-96) толщиной 150 мм и из облицовки фасада профилированным листом с полимерным покрытием по металлическим прогонам. Общая толщина стены 550 мм.
Перемычки - железобетонные по серии 1.0381-1, выпуск 1. Внутренние стены и перегородки выполнить из металлического каркаса, поэлементной сборки отделка из профилированного листа с полимерным покрытием и деревянной вагонкой с заполнением минераловатной плитой марки П75 (ГОСТ 9573-96) толщиной 150 мм.
Полы - гранитная и керамическая плитка, бетонные, деревянные.
Оконные блоки - ПВХ с тройным остеклением.
Дверные блоки - ПВХ, металлические.
Стропильные конструкции крыши деревянные, пропитанные составом ТХЭФ-ПТ, согласно СНиП 2.03.11-85. Конструкцию крыши выполнить согласно сериям ТСК-СК Выпуск 1-1; 1.160.2-КР-1.
Покрытие кровли - из профилированного листа с полимерным покрытием по деревянной обрешетке.
